差别滤波器芯片封装比照与滤波器芯片封装洗濯先容

一、滤波器芯片封装流程

滤波器芯片封装流程是一个重大的历程,涉及到多个细腻的办法和工艺。以下是凭证提供的搜索效果整理的滤波器芯片封装的主要流程:


1.准备事情

在最先封装之前,需要举行一系列的准备事情。这包括准备封装质料(如封装胶、封装盖板等)、准备好的芯片、引脚、基板等。

2.芯片粘合

接下来,需要将芯片粘合到封装基板上。这通常使用导热胶或其他粘合剂将芯片牢靠在基板上。

3.导线键合

然后,举行导线键合,即将芯片引脚与基板上的毗连点用金线或铝线等举行焊接毗连。这一办法通常称为键合(wirebonding)。

4.封装胶注入

随后,将封装胶注入到封装基板和芯片之间,以 ;ば酒⑻岣叻庾暗那慷。这一办法是为了确保芯片在封装历程中不受损害,并为后续的使用提供 ;。

5.固化

对封装胶举行固化处置惩罚,使其变硬并牢靠芯片和引脚。这是为了确保封装结构的稳固性和耐用性。

6.封装盖板装置

最后,将封装盖板装置到封装基板上,用以 ;ば酒头庾敖。盖板通常通过键合毗连形成封装结构,以提供特另外 ;ず椭С。

7.测试与包装

封装完成后,需要对封装后的芯片举行测试,以确保其功效正常。测试通常包括基本的电气性能测试和老化试验等。一旦测试通过,芯片将举行清洁和包装,以便存储和运输。


以上办法是基于提供的搜索效果整理得出的滤波器芯片封装的基本流程。请注重,详细的封装流程可能会凭证差别厂家的工艺和手艺略有差别。

二、差别滤波器芯片封装比照

在现代电子装备中,滤波器芯片饰演着至关主要的角色,它们用于去除信号中的噪声和不需要的频率因素,以确保信号的质量和系统的正常运行。随着电子手艺的生长,滤波器芯片的封装手艺也在一直前进,以知足装备小型化、轻薄化的需求。以下是几种常见滤波器芯片封装类型的比照。

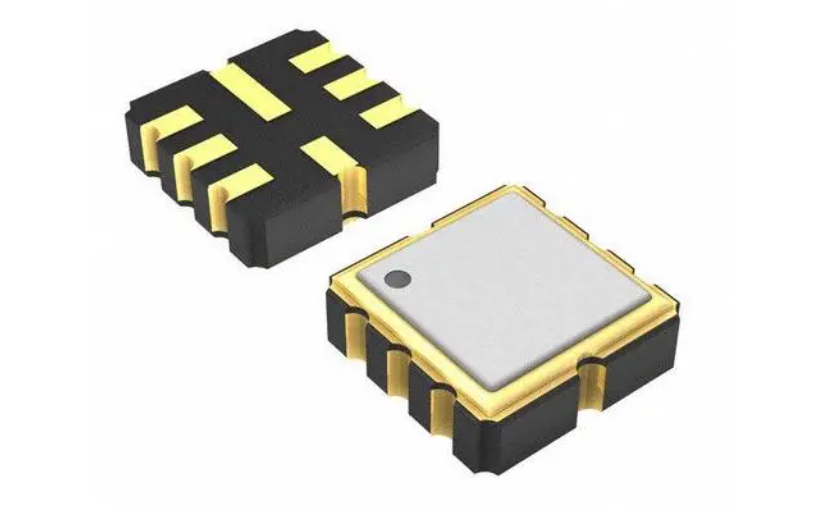

1.SAW滤波器封装

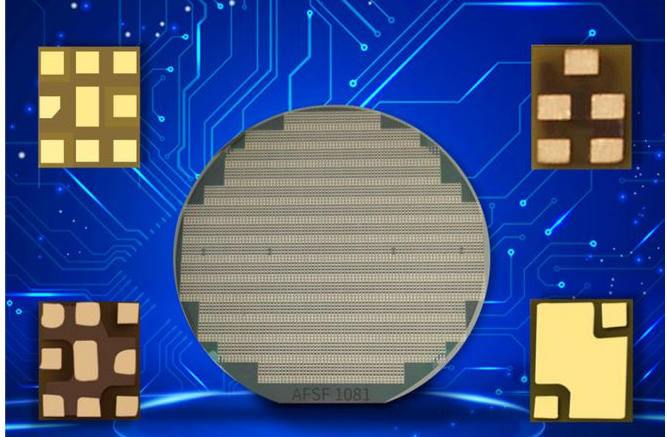

SAW(外貌声波)滤波器是一种使用声波在固体外貌撒播的原理事情的滤波器。古板的SAW滤波器封装方法通常是金属封装,但随着手艺的生长,现在已有芯片级声表封装(CSSP)、晶圆级封装(WLP)等新型封装手艺。这些新型封装手艺使得滤波器的尺寸得以显著缩小,从而顺应了装备小型化的需求。

2.BAW滤波器封装

BAW(薄膜石英谐振器)滤波器是另一种常用的滤波器类型,它使用薄膜石英晶片的振动来实现滤波。与SAW滤波器相比,BAW滤波用具有更高的频率精度和更低的插入 loss。现阶段,BAW滤波器的成内情对较高,但它有望在未来替换SAW滤波器成为新一代的滤波器手艺。

.QFP封装

QFP(四方扁平封装)是一种常见的封装类型,它的特点是四边均有管脚。QFP封装适用于大规 ;虺蠊婺<傻缏,其引脚数一样平常都在100以上。这种封装形式的优点是引脚间距离很小,管脚很细,适合高速大规模逻辑LSI电路的使用。

4.BGA封装

BGA(球栅阵列)封装是一种外貌贴装型封装,它的特点是引脚中心距较小,引脚数较多。BGA封装适用于CPU等需要大宗管脚的超大规模集成电路芯片。BGA封装的优点是可以实现较高的封装密度,获得更优良的电性能和热性能。

5.CSP封装

CSP(芯片规模封装)是一种最新的封装手艺,它的特点是封装后的芯片尺寸更靠近现实的芯片电路,允许芯片面积与封装面积之比凌驾1:1.14。CSP封装的优点是芯片体积小、输入/输出端数可以许多以及电气性能很好,适合高频电路的封装。


三、滤波器芯片洗濯:

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
