一、玻璃基 Chiplet 异构集成的应用优势

1. 性能提升

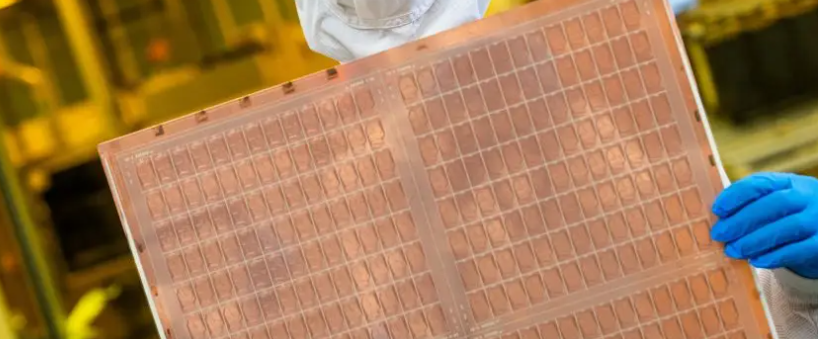

玻璃基板作为一种新型的封装基板，其优异的物理和光学特征使得在封装中可以毗连更多的晶体管，从而提供更好的扩展性，并能够组装更大的小芯片（Chiplet）复合体，即“系统级封装”。这种手艺的应用使得芯片架构师能够在更小的占地面积上封装更多的块，同时以更大的无邪性和更低的总体本钱和功耗实现性能和密度增益。

2. 信号传输速率和稳固性

玻璃基板具有卓越的机械、物理和光学特征，特殊适合AI算力紧缺的现在。玻璃基板在各个方面都体现得更好，更平整，更坚硬，也更稳固。关于2.5D/3D封装，玻璃通孔相关于硅通孔优势更显著。这是由于硅是一种半导体质料，TSV周围的载流子在电场或磁场作用下可自由移动，对相近的电路或信号爆发影响，进而影响芯片性能。而玻璃质料没有自由移动电荷，介电性能优良，CTE（热膨胀系数）与硅靠近，以玻璃替换硅质料的玻璃通孔（TGV）手艺可阻止TSV的问题。

3. 能耗降低

以玻璃为原质料制造基板允许将处置惩罚芯片和存储芯片封装到单个装备中，不但厚度更薄，并且能耗镌汰30%以上，数据处置惩罚速率也很快。更主要的是，玻璃基板的特征很是适合Chiplet，由于小芯片设计对基板的信号传输速率、供电能力、设计和稳固性提出了新的要求，在改用玻璃基板后就可以知足这些要求。

4. 制造工艺优化

玻璃基板的开发和应用还涉及到工艺开发的挑战，例如确定哪种玻璃质料更有用，怎样将金属和装备分层以添加微孔和布线，以及怎样在整个产品生命周期内更好地散热和遭受机械力。这些手艺难题的解决将进一步推动玻璃基板在Chiplet异构集成中的应用。

二、玻璃基 Chiplet 异构集成在AI领域的应用优势

随着人工智能手艺的飞速生长，关于高性能盘算的需求也在一直增添。古板的硅基芯片制造手艺在面临摩尔定律的放缓时，遇到了性能和本钱的瓶颈。因此，寻找替换计划以继续推动半导体手艺的生长成为了业界的主要课题。玻璃基Chiplet异构集成手艺就是在这种配景下泛起的一种新型手艺，它在AI领域有着显着的应用优势。

高效的系统集成

玻璃基Chiplet异构集成手艺通过将多个小芯片（Chiplets）集成在一个封装体内，实现了更高密度的系统集成。这种手艺可以有用缩小芯片互连间距，实现越发高效、更为无邪的系统集成。

更高的散热效率

在封装体背面举行金属沉积，可以在有用提高散热效率的同时，凭证设计需要增强封装的电磁屏障能力，提升芯片制品良率。

优化的性能和本钱

通过Chiplet异构集成手艺，可以在坚持高性能的同时降低本钱。这是由于Chiplet手艺可以复用现有的Die，通过集成Known-good Die来提升大规模芯片良率，同时通过异质集成还能降低对工艺的依赖。

三、先进封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
