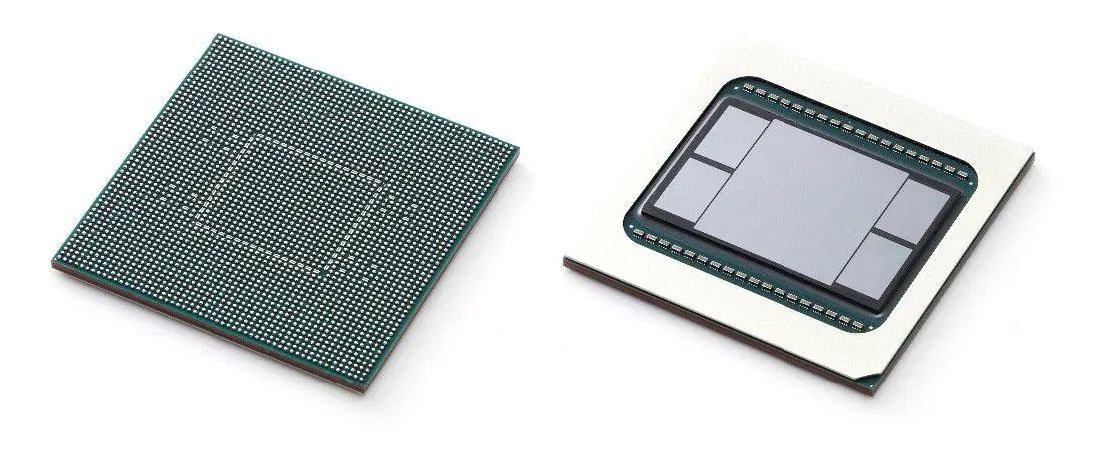

3.3D封装手艺概述

3.3D封装手艺是一种先进的半导体封装手艺，它通过在三维空间中组装芯片，实现芯片的笔直堆叠，从而集成更多的功效。这种手艺的目的是在价钱和生产效率上均有显著优势，以便在由台积电主导的先进封装代工市场中占有更多份额。

3.3D封装手艺的特点

3.3D封装手艺相较于现有手艺在本钱和效率上有显著优势。首先，3D封装手艺可以大幅度缩小尺寸，减轻重量，并提升硅效率，从而降低本钱。别的，3D封装手艺通过镌汰互联线的长度，提高了信号传输速率，进一步降低了系统功耗和本钱。

3.3D封装手艺的应用

AI及高性能运算芯片厂商主要接纳的封装形式之一是台积电CoWos手艺。AI及HPC芯片对先进封装手艺需求大，其中以台积电的2.5D先进封装CoWoS手艺，是现在AI芯片主力接纳者。三星电子“3.3D先进封装手艺”，目的是在2026年第二季度实现量产。

3D封装手艺的主要应用领域

3D封装手艺作为一种先进的集成电路封装手艺，已经在多个领域展现出其奇异的优势和应用潜力。

1. 盘算机和通讯领域

在盘算机和通讯领域，3D封装手艺主要应用于高性能盘算节点、数据中心折务器、网络交流机以及其他需要高带宽和低功耗的电子装备。这种封装手艺通过笔直堆叠芯片，可以显著提高芯片的集成度和系统性能，同时镌汰电路板占用的空间，降低系统功耗。

2. 人工智能和高效能运算领域

人工智能和高效能运算是3D封装手艺的主要应用领域之一。由于3D封装手艺能够实现芯片在更高性能水平下的运作，这关于这两个领域尤为主要。人工智能芯片工业的生长对更高性能和集成度的需求，进一步加速了3D封装手艺的生长和竞争。

3. 移动装备领域

行动装置也是3D封装手艺的一个潜在应用领域。随着移动装备对性能和能效的要求越来越高，3D封装手艺可以通过缩小封装体积和提高功耗效率，资助厂商设计出更小巧、更强盛的移动终端。

4. 汽车电子领域

在汽车电子领域，3D封装手艺可以资助解决汽车清静驾驶中的视线死角问题。通过对汽车四个偏向的高区分率摄影机影像举行3D合成，可以让驾驶员凭证差别驾驶情景自由改变视角，获得更辽阔的驾驶视线，从而准确展望路况，降低交通事故的爆发。

5. 医疗卫生领域

在医疗卫生领域，3D手艺能够在远程诊断中为医生和专家提供直接的测试实况和诊疗实况，使事情职员获得比平面显示更多的视觉信息。别的，3D手艺在内窥镜图像显示、眼科疾病诊断、MRI、CT、B超成像、手术模拟以及虚拟医院等方面也有着主要的应用远景。

6. 军事领域

在军事领域，裸眼3D手艺能够真实展现自然场景的现真相形，适用于航行模拟训练、控制系统显示以及潜艇水下领航等方面。别的，3D手艺在航空立体侦探、星际遥感遥测成像剖析、风洞试验和空气动力学模子等方面也具有主要的使用价值

3.3D封装手艺的生长趋势

3D封装是必定的生长趋势。其次，3D封装可以通过接纳成熟工艺去实现一些不需要用到最先进工艺的功效？，从而降低本钱。在3D封装领域，晶圆厂和封装厂都有各自的优势，这是一块高地，各人可以协同共进。3DIC未来在中国将泛起爆发式的增添，从需求来看，这也是一个必定的趋势。

先进封装芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。
