回流焊焊接历程中爆发锡珠的改善要领

回流焊焊接历程中爆发锡珠的改善要领

锡珠爆发的缘故原由是多方面的,差别的焊接工艺,爆发锡珠的机理差别,关于回流焊工艺中的锡珠缘故原由,设计是源头,遇到问题首先查设计问题,绝大大都问题都是由于设计不良导致的。其它钢网设计、锡膏管控、炉温曲线都是次要因素。

下面尊龙凯时科技小编给各人分享一下回流焊焊接历程中爆发锡珠的改善要领,希望能对您有所资助!


回流焊焊接历程中爆发锡珠的改善要领

1、PCB封装库设计不对理的剖析与改善

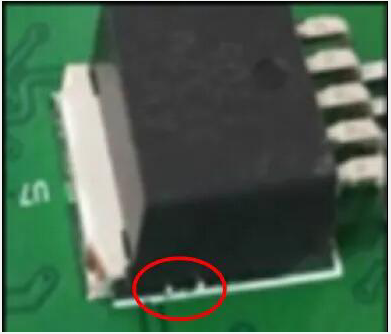

锡珠较常爆发在片式元件、BTC元件(底部端子元件)的本体侧边,像是被挤出来的。我们可以断定这是一个设计问题,可是许多工艺工程师首先想到的是从钢网开孔设计角度去改善。以是我们剖析问题要找到真正缘故原由从源头解决,这样才华阻止问题重复爆发。钢网制造商设计开孔的依据就是PCB图或gerber图,他们做内切、外扩或者防锡珠开孔都是在焊盘的基础上举行微调。

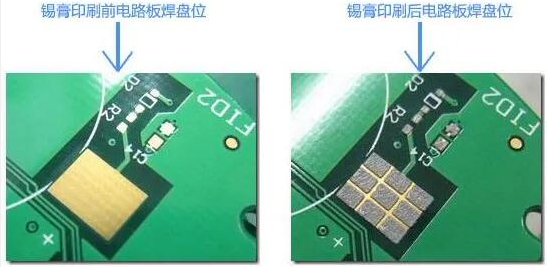

PCB的大焊盘比物料本体底部焊端宽许多。贴片后,大宗锡膏会被挤压到焊盘边沿,也即物料底部焊端之外 ;亓骱傅纳陆锥魏秃阄陆锥,锡膏会进一步坍塌扩散溢出焊盘之外。进入回流阶段后,液态焊料由于外貌张力的固有特征影响会往焊盘中心和物料焊端中心回缩,但物料底部两侧的塑封质料是无法与焊料润湿的,其会阻碍焊料回缩,因此在本体两侧容易爆发锡珠。

准确的应该是凭证物料的焊端尺寸来设计焊盘,大焊盘的宽度不应大于物料底部焊端的宽度,而大部分封装有许多变种,绝大大都手艺职员是不会关注这一点的胡乱设计,因此此类元件的锡珠问题是较量常见的,以是设计时一定要注重物料的现实尺寸。


2、喷锡板过孔藏锡珠问题的剖析与改善

喷锡板在制造历程中有个工序是将PCB浸入焊料槽后再提出,此时用高温的风刀从PCB的正反两面猛吹,目的是将焊盘上的锡只管吹平,以及将金属化孔中的锡吹走,以是这个工艺又叫做热风整平(HASL)。金属化孔中,焊盘(Pad)的镀覆孔(PTH)需要容纳元件的引脚,以是孔径较大,通常不小于0.6mm ;而过孔(Via)不必于焊接,以是有些过孔的孔径小至0.3mm甚至更小,风刀不易将孔中的锡吹净,因此容易藏锡,回流焊时板材中的水分蒸发可能将孔中的锡“炸出”形成锡珠。

解决计划是过孔孔径≤0.45mm时,要求PCB厂家做油墨塞孔处置惩罚。小孔径的过孔载流量不敷时,就需要增大孔径,建议孔径不小于0.6mm。这是由于0.45mm到0.6mm之间的过孔有点尴尬,塞孔做欠好,风刀也可能吹不净孔里的锡 I杏幸恢职肴状χ贸头5墓,孔内也容易藏锡,若是处于BTC元件的散热端子上,元件贴片后可阻止锡珠外溅,以是问题不大。


3、其它因素导致的锡珠问题

钢网开孔设计都有较量成熟的规范,只要PCB设计合理,钢网设计工程师凭证规范设计就不会有太大问题。

锡膏吸潮问题也少少爆发,需要注重严酷凭证锡膏管控要求,在使用前应有准确的富足的回温时间。

回流焊的炉温曲线也较量容易管控,一样平常不会是锡珠爆发的主要缘故原由。


以上是关于回流焊焊接历程中爆发锡珠改善要领的相关知识先容了,希望能对您有所资助!

尊龙凯时科技是一家电子水基洗濯剂 环保洗濯剂生产厂家,其产品笼罩PCBA洗濯剂、线路板洗濯剂、电路板洗濯、芯片半导体洗濯剂 、助焊剂洗濯剂、三防漆洗濯等电子加工历程整个领域。推荐使用尊龙凯时科技产品!
