一、古板半导体封装主要工艺流程详细形貌

古板半导体封装工艺主要包括多个办法，这些办法配合确保了半导体元件的正常事情以及与外部电路的有用毗连
。以下是凭证给定搜索效果的详细形貌：

1. 前道晶圆制造 (Front-End)

前道晶圆制造是半导体制造历程中的第一步，它涉及到从整块硅圆片最先，通过多次重复的制膜、氧化、扩散等工序，制造出三极管、集成电路等半导体元件及电极
。这个历程还包括了照相制版和光刻等工序，最终形成所需的元器件特征
。

2. 后道封装测试 (Back-End)

后道封装测试是半导体制造历程的另一主要办法，它主要包括芯片的封装、测试及制品入库
。在这个历程中，从硅圆片分切好的单个芯片最先，举行装片、牢靠、键合联接、塑料灌封、引出接线端子、按印检查等工序，最终形成完整的封装体
。

3. 背面减薄

在集成电路封装前，需要对晶圆背面多余的基体质料举行去除，这一历程称为晶圆背面减薄工艺
。这个办法关于后续的工艺流程至关主要，由于它影响到晶片的尺寸精度、几何精度、外貌清洁度等
。

4. 晶圆切割

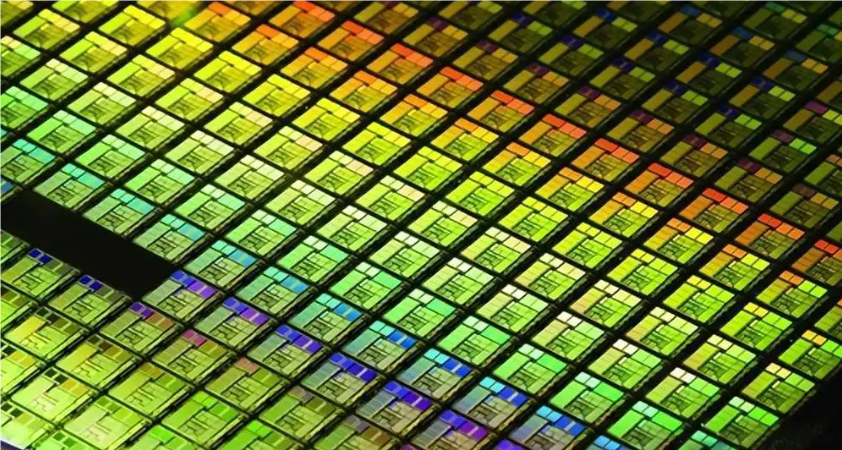

凭证晶圆工艺制程及客户产品需求，一片晶圆通常由几百至数万颗小芯片组成
。晶圆上的Dice之间有着40um-100um不等的间隙区分，此间隙被称为划片街区
。为了将小芯片疏散成单颗Dice，就需要接纳切割的工艺举行切割疏散
。

5. 晶圆贴装

晶圆贴装的目的是将切割好的晶圆颗粒用银膏粘贴在引线框架的晶圆庙上，用粘合剂将已切下来的芯片贴装到引线框架的中心燥盘上
。通常是使用环氧(或聚酰亚胺)作为填充物以增添粘合剂的导热性
。

6. 引线键合

引线键合的目的是将晶圆上的键合压点用极细的金线毗连到引线框架上的内引脚上，使得晶圆的电路毗连到引脚
。这个办法使用的金线一端烧成小球，再将小球键合在第一焊点
。

7. 塑封

塑封历程分为加热注塑和成型两个阶段
。在这个历程中，将完成引线键合的芯片与引线框架置于模腔中，再注入塑封化合物环氧树脂用于包裹住晶圆和引线框架上的金线
。这是为了；ぞг苍和金线
。

8. 测试

封装完成后举行的测试环节是确保芯片性能和可靠性的要害办法
。通过测试检查芯片是否切合标准要求，确保其在现实应用中的稳固性和性能
。

以上仅为古板半导体封装的主要工艺流程，现实操作中还涉及到更多的细节和质量控制步伐
。这些办法配合包管了半导体元件的质量和性能，使其能够在种种电子装备中施展应有的作用
。

二、先进封装与古板半导体封装的比照

手艺生长与封装形式

古板封装

古板封装手艺自三极管直插时期最先生长，其历程包括将晶圆切割成晶粒，然后将晶粒贴合到基板架的小岛上，接着通过导线毗连晶片的接合焊盘与基板的引脚，最后用外壳举行；
。典范封装方法有DIP、SOP、TSOP、QFP等
。

先进封装

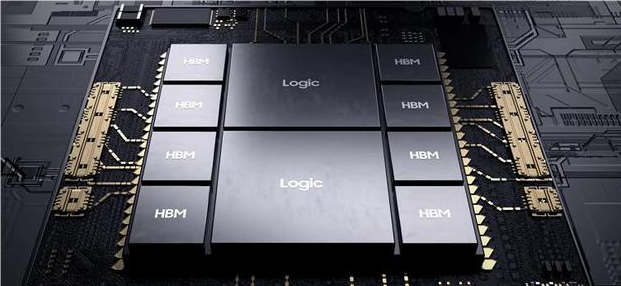

先进封装手艺是指那些较新型的封装方法，包括但不限于倒装(FlipChip)、凸块(Bumping)、晶圆级封装(Wafer-level package, WLP)、2.5D封装(interposer, RDL等)和3D封装(TSV)等
。

手艺优势与生长趋势

古板封装

古板封装在降生之初只有WLP, 2.5D封装和3D封装几种选择，近年来，先进封装的生长呈爆炸式向各个偏向生长，而每个开发相关手艺的公司都将自己的手艺自力命名注册商标，如台积电的InFO、CoWoS，日月光的FoCoS，Amkor的SLIM、SWIFT等
。只管许多先进封装手艺只有细小的区别，大宗的新名词和商标被注册，导致行业中泛起大宗的差别种类的先进封装，而其降生通常是由客制化产品的驱动
。

先进封装

先进封装在手艺上具有显着的优势，例如提高加工效率、设计效率以及镌汰设计本钱
。以晶圆级封装为例，产品生产以圆片形式批量生产，可以使用现有的晶圆制备装备，封装设计可以与芯片设计一次举行
。这将缩短设计和生产周期，降低本钱
。别的，先进封装还提高了封装效率，降低了产品本钱
。随着后摩尔定律时代的到来，古板封装已经不再能知足需求
。古板封装的封装效率（裸芯面积/基板面积）较低，保存很大的改良空间
。相比之下，先进封装以更高效率、更低本钱、更好性能为驱动
。

结论

综上所述，先进封装与古板半导体封装在手艺生长、优势以及应用趋势方面保存显著差别
。随着科技的前进和市场需求的转变，先进封装手艺将继续推动半导体行业向着更高集成度、更高效率和更低本钱的偏向生长
。

三、芯片封装洗濯先容

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢

？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。
