PCB拼版的适用方法
今天小编给各人分享一篇关于PCB拼版方法的相关内容先容，希望能对您有所资助！
在我们相识PCB拼版的适用方法之前我们先来相识一下PCB为什么要拼版的缘故原由。
PCB为什么要拼版的缘故原由：
1、拼版主要是为了知足生产的需求，有些PCB板太小，不知足做夹具的要求，以是需要拼在一起举行生产。
2、拼版也可以提高SMT贴片的焊接效率，如只需要过一次SMT，即可完成多块PCB的焊接。
3、同时也可以节约本钱，若有些异形的PCB板，通过拼板可以镌汰铺张，从而提高面积的使用率。

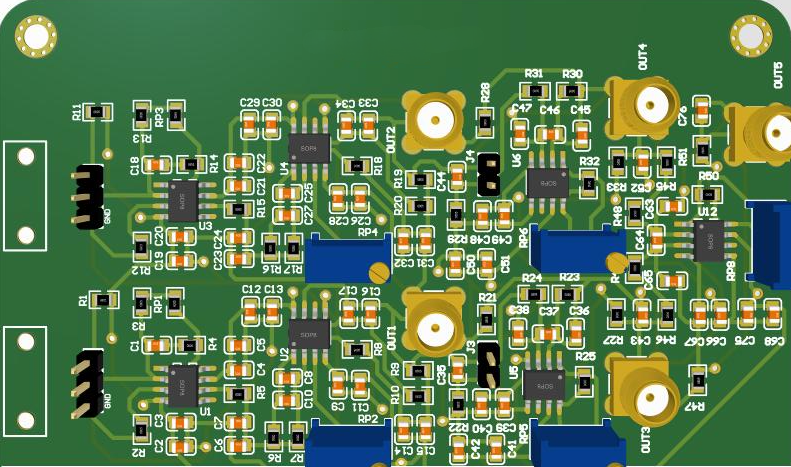

PCB拼版的适用方法：

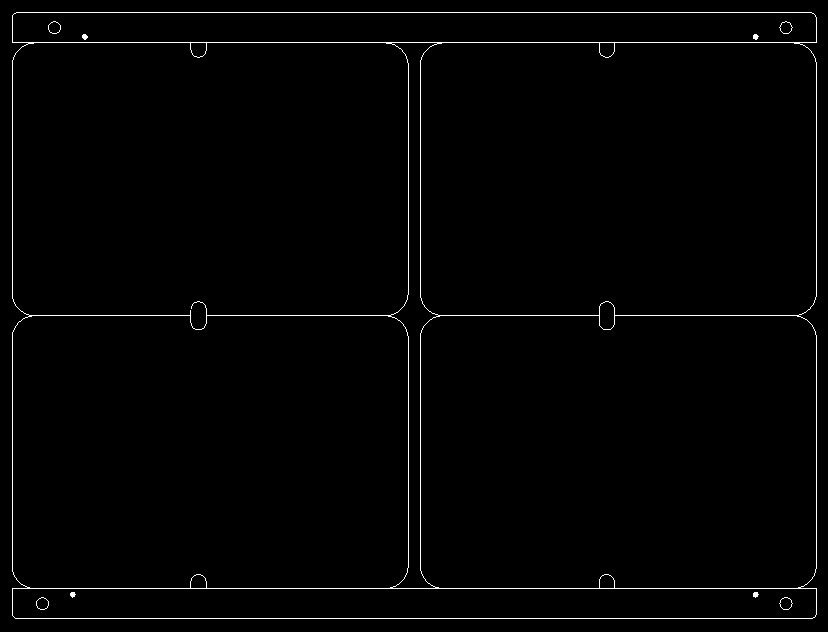

1、CNC+V-CUT拼版
锣板加V割拼版方法，适用于板边有器件的板子，不可无间距拼版，接纳加工艺边形式拼版，两头加工艺边V-CUT处置惩罚，中心留间距锣空，利便焊接元器件，不然板边的器件相互干预，无法组装焊接。

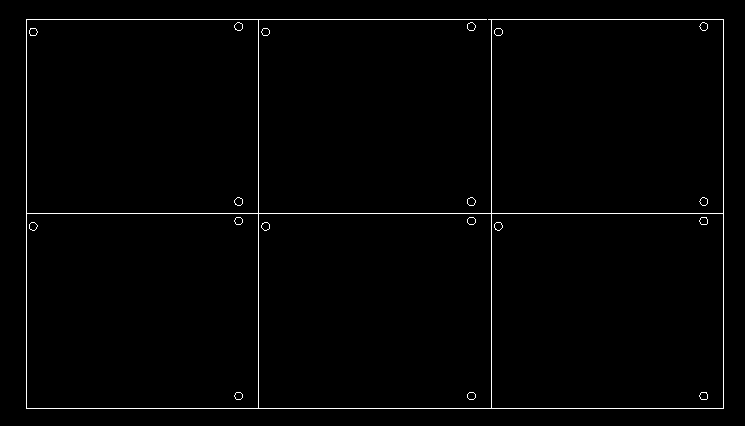

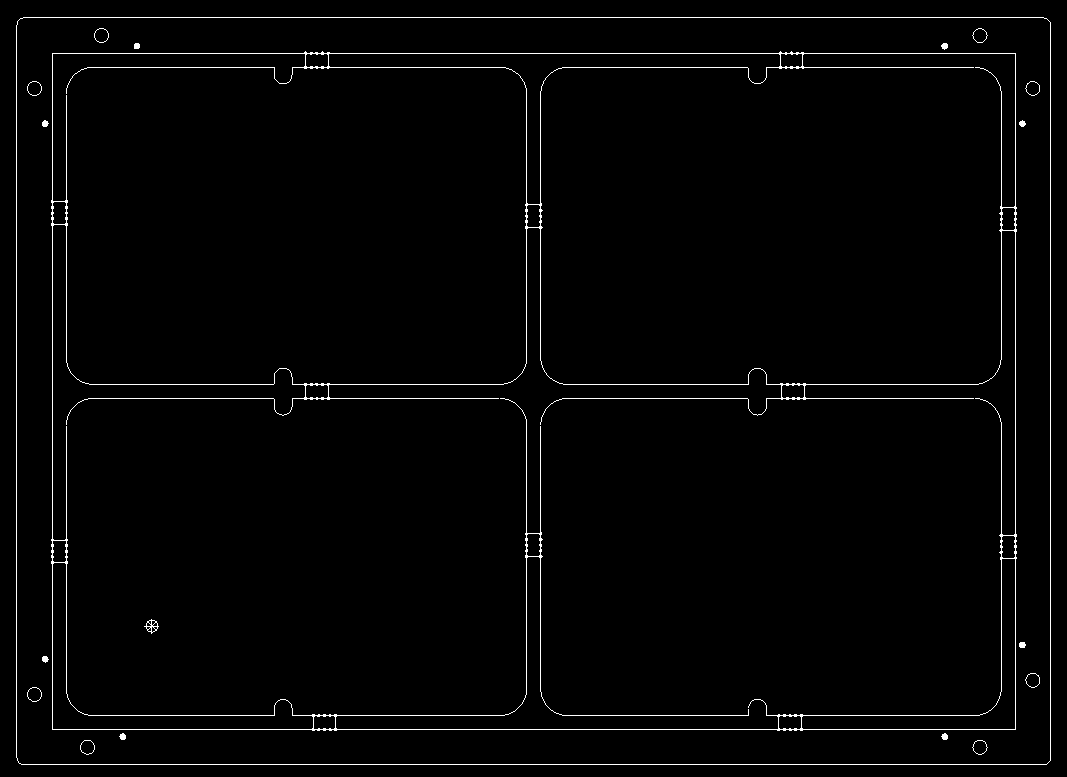

2、邮票孔桥连拼版
邮票孔是拼版的一种桥连方法，邮票孔桥连可以解决V-CUT桥连不可解决的问题，好比圆形板、不规则的板子等，不可V-CUT就只能接纳邮票孔毗连拼版。

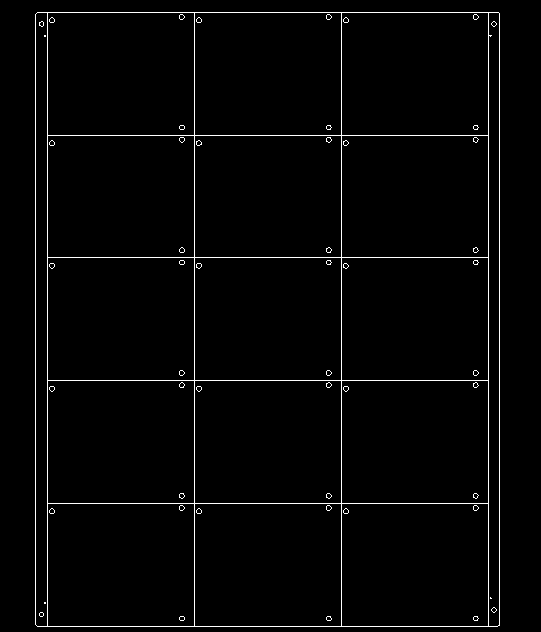

3、V-CUT桥连拼版
V-CUT桥连拼版适用于规则的板子，由于V-CUT刀不可拐弯，以是V-CUT位置必需是直线才华V-CUT，尚有一点要注重，元器件靠近板边的位置，不可拼版V-CUT，不然会影响组装焊接。
4、无工艺边拼版
小板拼版为了节约板材的使用率，经；岵患庸ひ毡，可是要注重，V-CUT的位置不可有元器件在板边，若是元器件靠近板边的，最好是加工艺边留间距拼版，不然也会影响元器件的组装与可焊性。
以上是关于PCB拼版缘故原由及PCB拼版适用方法的相关内容先容了，希望能对您有所资助！
