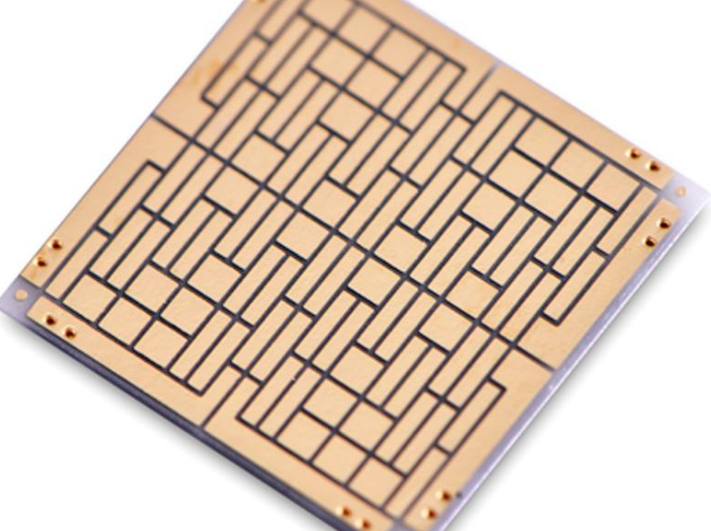

陶瓷覆铜基板工艺主要有直接键合铜（DBC）法、活性金属焊接(AMB)法、直接电镀铜(DPC)法和激光活化金属(LAM)法等。其中，直接键合铜(DBC)陶瓷基板逐渐取代古板的PCB基板，普遍应用于多芯片功率半导体？榈缱酉呗。

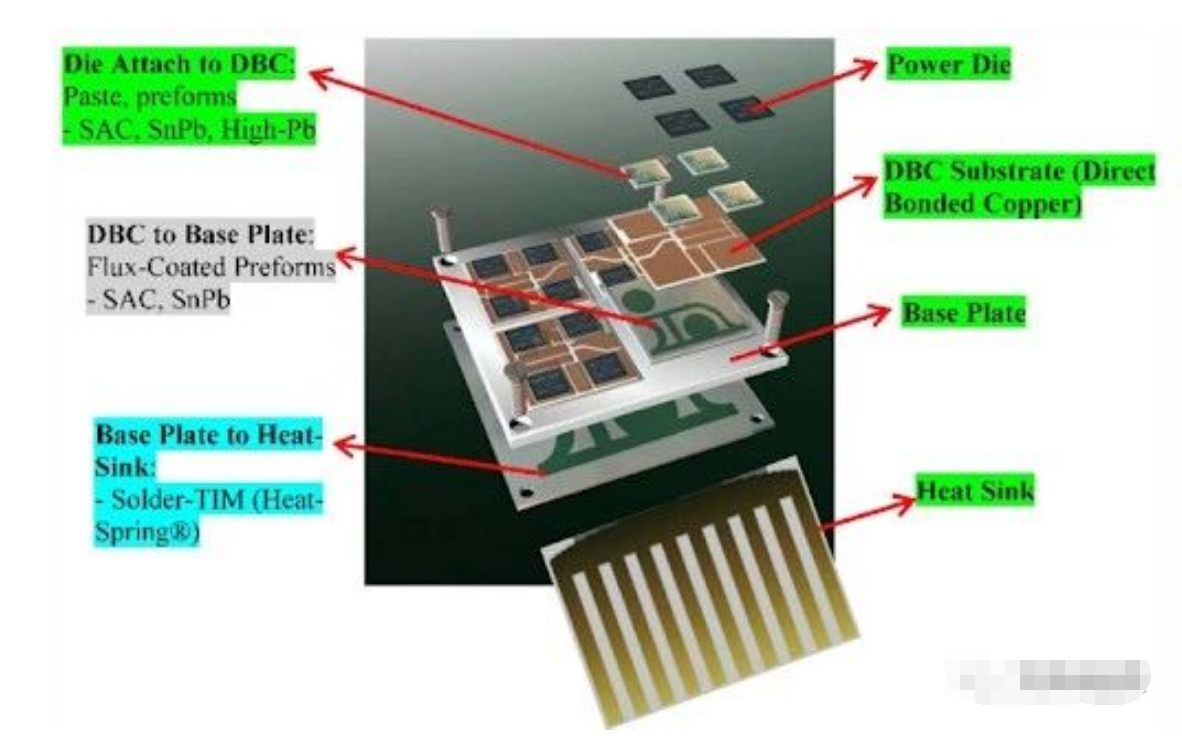

DBC基板在电力电子？槭忠罩校饕亲魑种中酒(IGBT芯片、Diode芯片、电阻、SiC芯片等)的承载体，DBC基板通过外貌覆铜层完成芯片部分毗连极或者毗连面的毗连，功效近似于PCB板。
陶瓷基板PCBA洗濯药水
尊龙凯时科技专注细密电子洗濯手艺20多年，是SMT贴装/DIP封装，功率半导体器件及芯片封装细密洗濯工艺手艺计划、产品、洗濯装备提供商。
针对陶瓷基板PCBA洗濯、电子制程细密焊后洗濯的差别要求，尊龙凯时科技在陶瓷基板PCBA洗濯水基洗濯剂方面有较量富厚的履历，关于有着低外貌张力、低离子残留、配合差别洗濯工艺使用的情形，自主开发了较为完整的水基系列产品。
细密电子洗濯除焊后助焊剂、锡膏、焊膏、球焊膏、焊锡膏、锡渣等残留物。水基洗濯剂系列产品，细腻化对应涵盖从半导体封装到PCBA组件终端，包括有水基和半水基洗濯剂，碱性和中性的水基洗濯剂等。详细体现在，在一律的洗濯力的情形下，尊龙凯时科技的兼容性较佳. 先进封装包括倒装芯片、WLCSP晶圆级芯片封装、3D IC集成电路封装、SiP系统级封装、细间距封装等等。
以上即是陶瓷基板洗濯剂厂商,陶瓷基板的优越性与用途先容，希望可以帮到您！
