第一步：凸点底部金属化 (UBM=under bump metallization)

UBM的沉积要领主要有：

溅射：用溅射的要领一层一层地在硅片上沉积薄膜，然后通过照相平版手艺形成UBM图样，然后刻蚀掉不是图样的部分。

蒸镀：使用掩模，通过蒸镀的要领在硅片上一层一层地沉积。这种选择性的沉积用的掩
？捎糜诙杂Φ耐沟愕男纬芍。

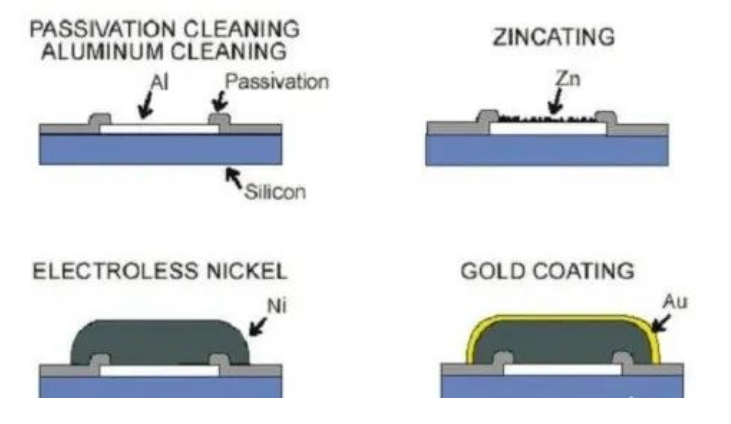

化学镀:接纳化学镀的要领在Al焊盘上选择性地镀Ni。经常用锌酸盐工艺对Al外貌举行处置惩罚。无需真空及图样刻蚀装备，低本钱。

第二步：芯片凸点

这部分是形成凸点，可以看做给P-N结做电极，类似于给电池加工一个输出端。

常见的6种形成凸点形成步伐:

蒸镀焊料凸点,

电镀焊料凸点,

印刷焊料凸点,

钉头焊料凸点

放球凸点

焊料转移凸点

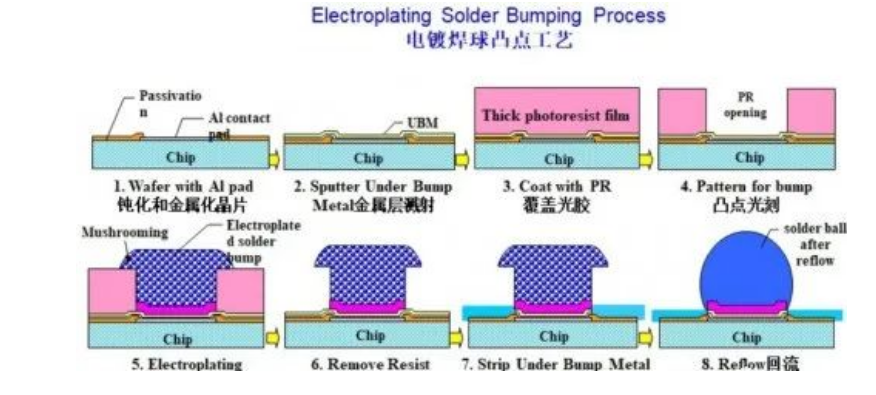

以典范的电镀焊料凸点来看，其加工示意图如下：

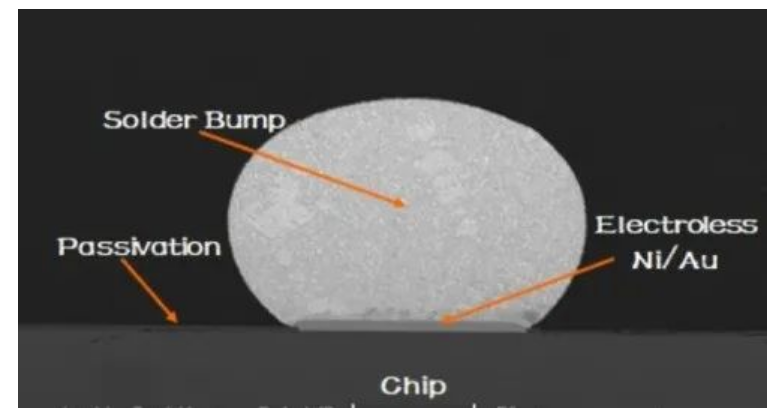

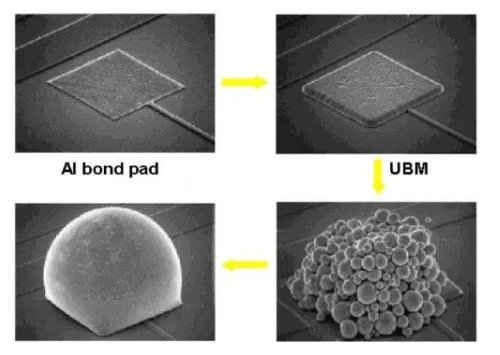

完成后的凸点在扫描电子显微镜下视察，微观形态是一个体型匀称的金属球。

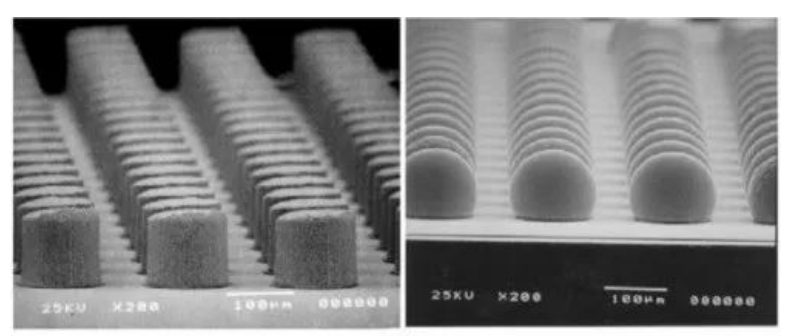

下图是凸点形成前后的比照，回流加热前为圆柱体，加热后金属质料融化，形成球形融化电极。

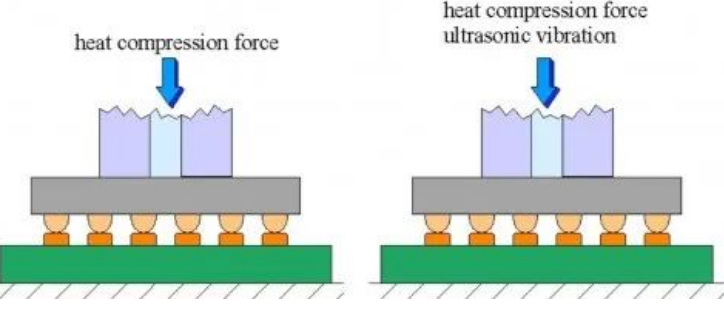

第三步：将已经凸点的晶片组装到基板／板卡上

第四步：使用非导电质料填充芯片底部孔隙

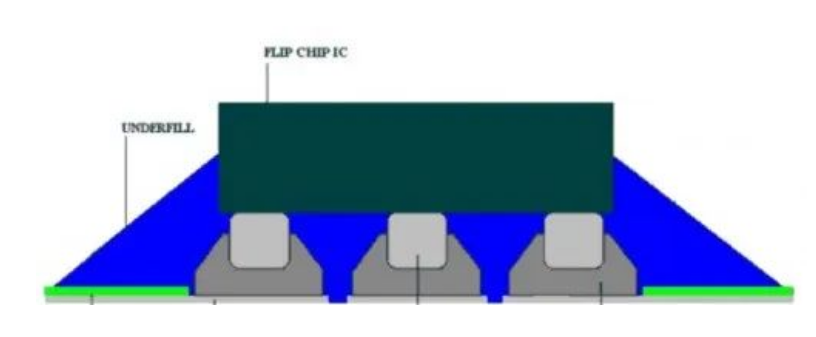

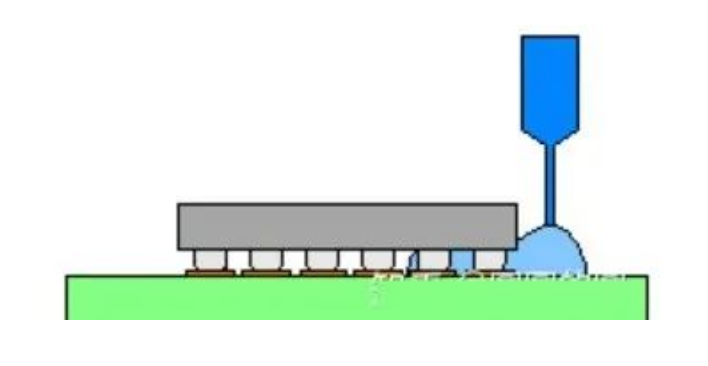

下面是填胶示意图：

填胶完成后的芯片和基板稳固的连系在一起，完成后的示意图：

小结

倒装芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
