芯片先进封装详解(2.5D封装、3D封装、Chiplet、扇出(Fan Out)封装、扇出晶圆级封装(FOWLP))

尊龙凯时科技 ? 17088 Tags:2.5D封装3D封装Chiplet
先进封装是“逾越摩尔”(More than Moore)时代的一大手艺亮点。当芯片在每个工艺节点上的微缩越来越难题、也越来越腾贵之际,工程师们将多个芯片放入先进的封装中,就不必再艰辛缩小芯片了。本文将对先进封装手艺中最常见的10个术语举行简朴先容。

2.5D封装

先进封装是“逾越摩尔”(More than Moore)时代的一大手艺亮点。当芯片在每个工艺节点上的微缩越来越难题、也越来越腾贵之际,工程师们将多个芯片放入先进的封装中,就不必再艰辛缩小芯片了。本文将对先进封装手艺中最常见的10个术语举行简朴先容。

2.5D封装

2.5D封装是古板2D IC封装手艺的希望,可实现更细腻的线路与空间使用。在2.5D封装中,裸晶客栈或并排安排在具有硅通孔(TSV)的中介层(interposer)顶部。其底座,即中介层,可提供芯片之间的毗连性。

2.5D封装通常用于高端ASIC、FPGA、GPU和内存立方体。将其大型FPGA划分为四个良率更高的较小芯片,并将这些芯片毗连到硅中介层。2.5D封装由此降生,并最终普遍用于高带宽内存(HBM)处置惩罚器整合。


▲2.5D封装示意图

3D封装
在3D IC封装中,逻辑裸晶客栈在一起或与贮存裸晶客栈在一起,无需建构大型的系统单芯片(SoC)。裸晶之间透过自动中介层毗连,2.5D IC封装是使用导电凸块或TSV将组件客栈在中介层上,3D IC封装则将多层硅晶圆与接纳TSV的组件毗连在一起。

TSV手艺是2.5D和3D IC封装中的要害使能手艺,半导体工业一直使用HBM手艺生产3D IC封装的DRAM芯片。

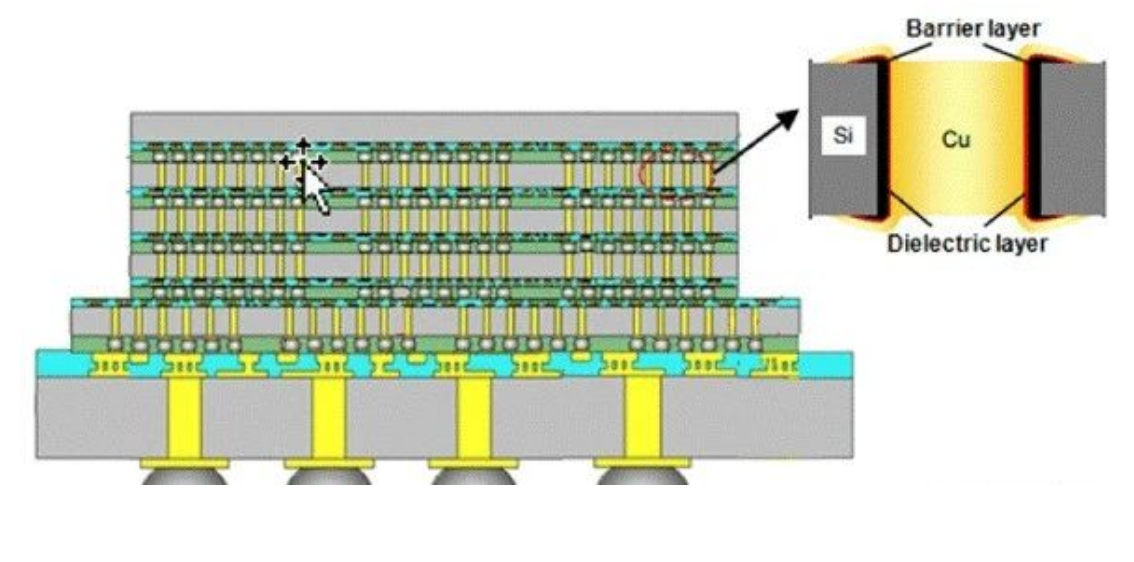

▲从3D封装的截面图可以看出,透过金属铜TSV实现了硅芯片之间的笔直互连


Chiplet

芯片库中有一系列 ?榛酒梢越幽陕憔У铰憔Щチ忠照系椒庾爸。Chiplet是3D IC封装的另一种形式,可以实现CMOS组件与非CMOS组件的异质整合(Heterogeneous integration) ;痪浠八担鞘墙闲⌒偷腟oC,也叫做chiplet,而不是封装中的大型SoC。

将大型SoC剖析为较小的小芯片,与单颗裸晶相比具有更高的良率和更低的本钱。Chiplet使设计职员可以充分使用种种IP,而不必思量接纳何种工艺节点,以及接纳何种手艺制造。他们可以接纳多种质料,包括硅、玻璃和层压板来制造芯片。

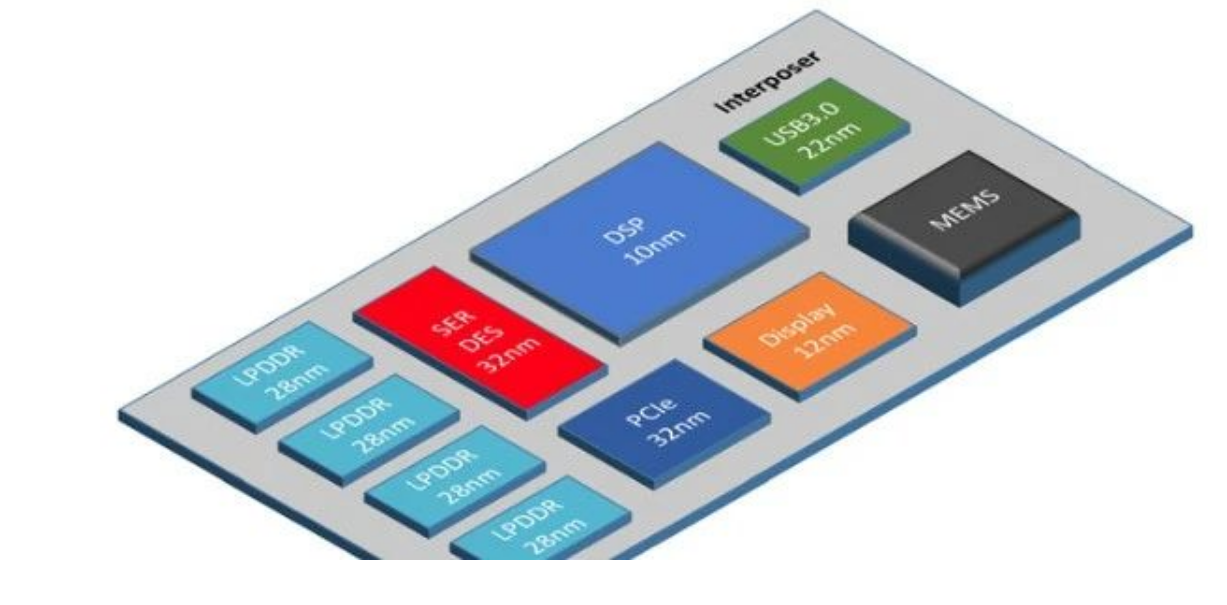

▲基于Chiplet的系统是由中介层上的多个Chiplet组成


扇出(Fan Out)封装

在扇出封装中,“连结”(connection)被扇出芯片外貌,从而提供更多的外部I/O。它使用环氧树脂成型质料(EMC)完全嵌入裸晶,不需要诸如晶圆凸块、上助焊剂、倒装芯片、清洁、底部喷洒充胶和固化等工艺流程,因此也无需中介层,使异质整合变得越发简朴。

与其他封装类型相比,扇出手艺提供了具有更多 I/O 的小尺寸封装。


▲扇出封装


扇出晶圆级封装(FOWLP)

FOWLP手艺是针对晶圆级封装(WLP)的刷新,可以为硅芯片提供更多外部毗连。它将芯片嵌入环氧树脂成型质料中,然后在晶圆外貌建构高密度重漫衍层(RDL)并施加焊锡球,形成重构晶圆(reconstituted wafer)。

它通常先将经由处置惩罚的晶圆切成单颗裸晶,然后将裸晶疏散安排在载体结构(carrier structure)上,并填充间隙以形成重构晶圆。FOWLP在封装和应用电路板之间提供了大宗毗连,并且由于基板比裸晶要大,裸晶的间距现实上更宽松。

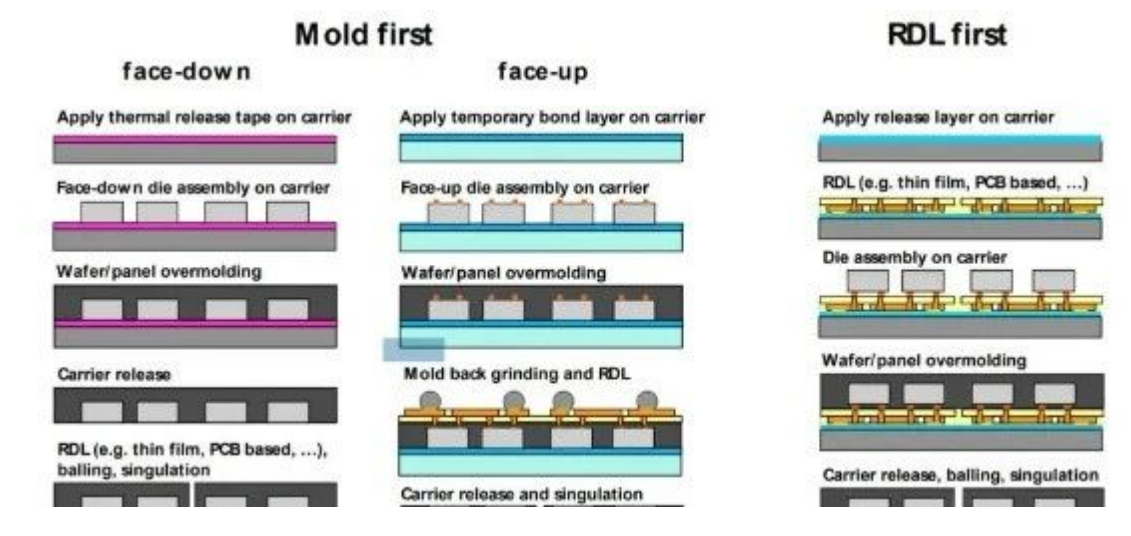

▲FOWLP封装示例

先进芯片封装洗濯:

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢 ?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
