我们说AI芯片，一样平常是泛指所有用来加速AI应用，特殊是基于神经网络的深度学习应用的硬件，它可以是一颗自力的芯片，也可以是芯片中的？，其基本手艺都是相关的
。

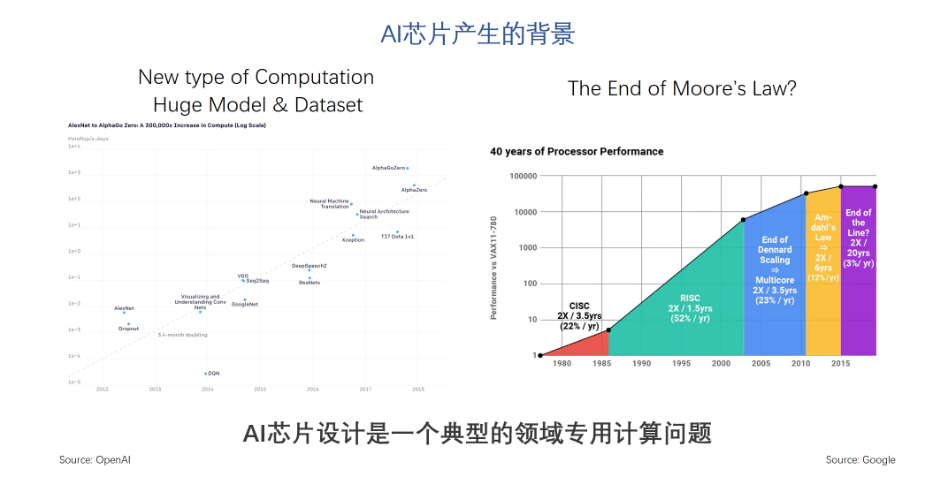

综合来说，AI盘算的需求爆炸性增添，而通用处置惩罚的处置惩罚能力很难提升，这中心就泛起一个很显着的gap
。以是，一个很直接的想法就是，若是通用处置惩罚器不可知足AI盘算的需求，我们是否可以设计针对AI盘算的专用处置惩罚器呢？谜底虽然是肯定的
。这也就是领域专用盘算的看法
。

一样平常来说，一个领域是不是适合开发专用的处置惩罚器有两个条件，第一是这个领域的应用需求足够大，有很强的动力驱动响应的研发投入；第二是这个领域的盘算模式限制在一个较小的荟萃，这样我们才有可能用专用硬件来对这些特定的运算举行加速
。AI领域正好知足这两个条件
。因此，我们说AI芯片设计是一个典范的领域专用盘算问题，也就是domain specific computing
。

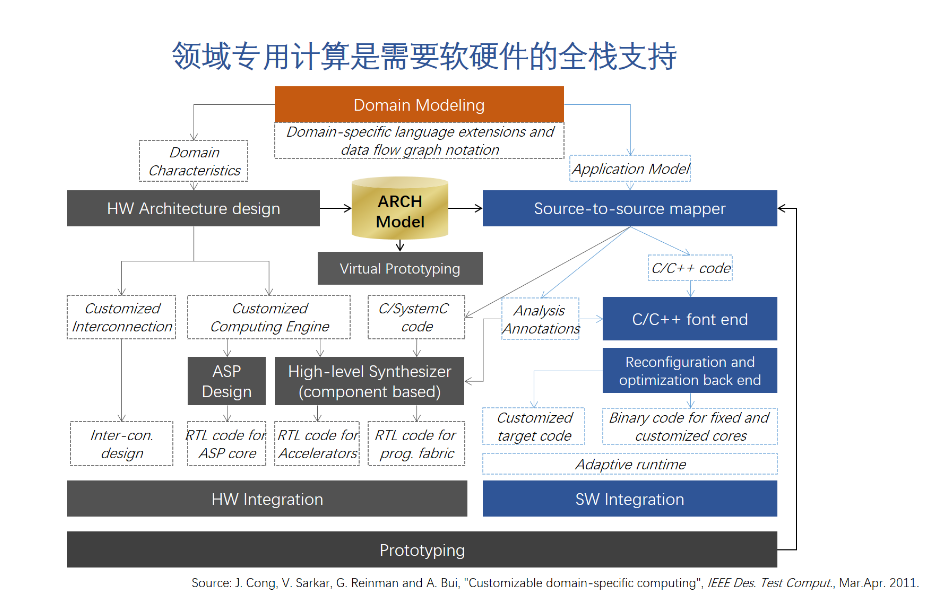

图的右半部分就是软件开发的事情和响应的工具
。细节内容我就不睁开讲了，感兴趣的朋侪可以看看我的公众号上关于专用处置惩罚器的文章
。这里我只想强调一点，就是我们设计一个专用处置惩罚器，往往需要设计新的指令集架构，编程模子，甚至是新的编程语言

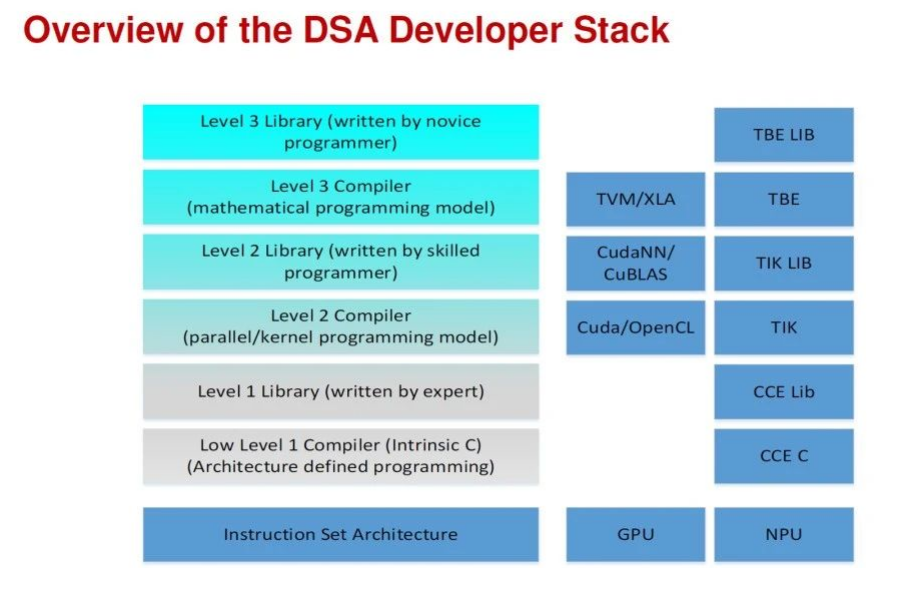

。这也意味着我们可能没有现成的软件工具可以使用，我们在设计和优化新的硬件的同时，必需打造新的软件工具链
。只有提供全栈的软硬件，才华让用户特殊是开发者使用好新硬件的能力
。这个也是专用处置惩罚器设计的一个重大挑战
。

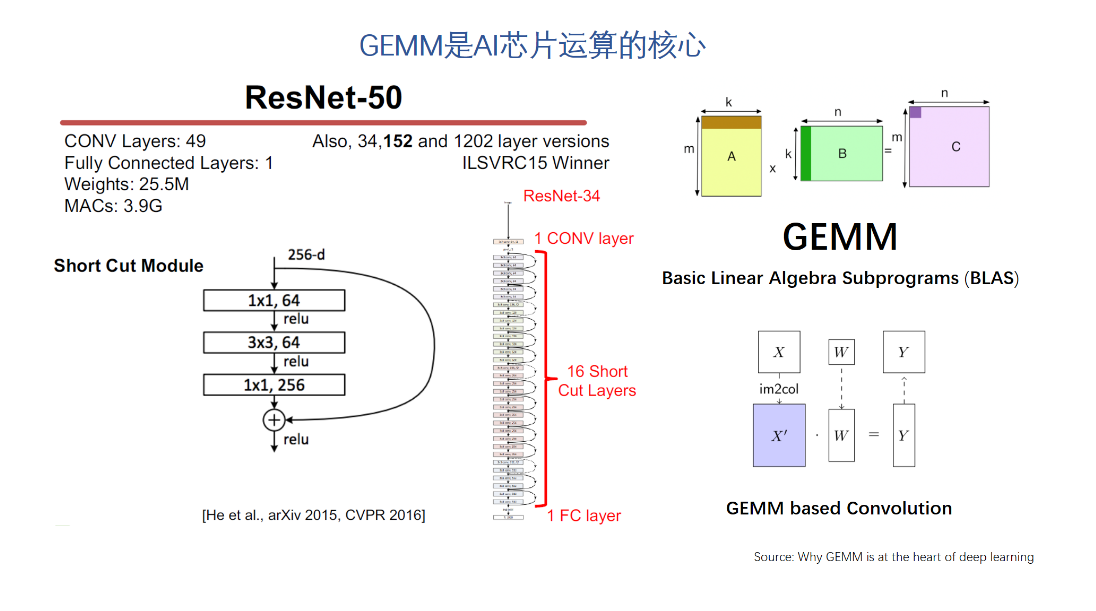

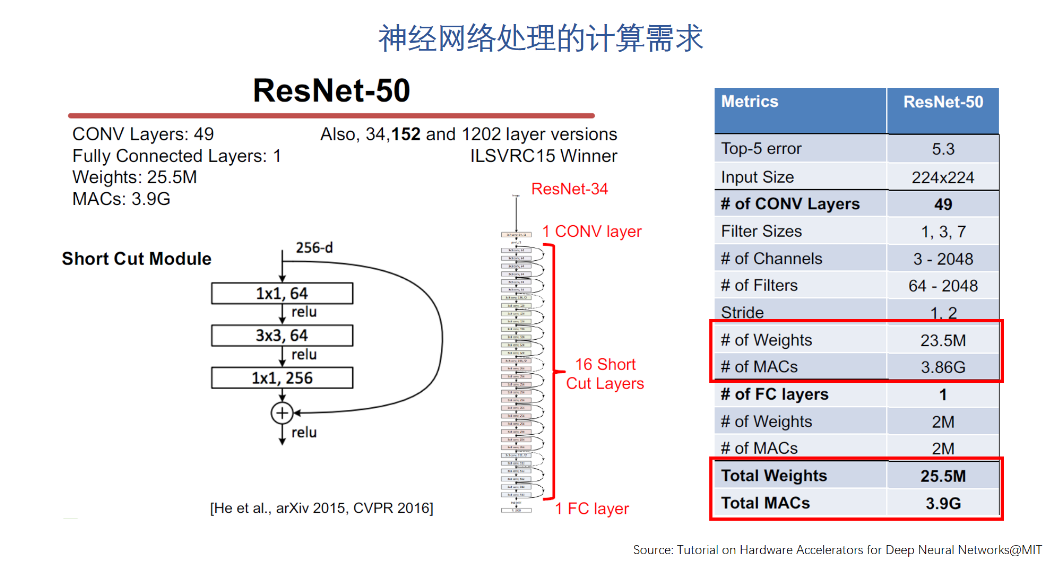

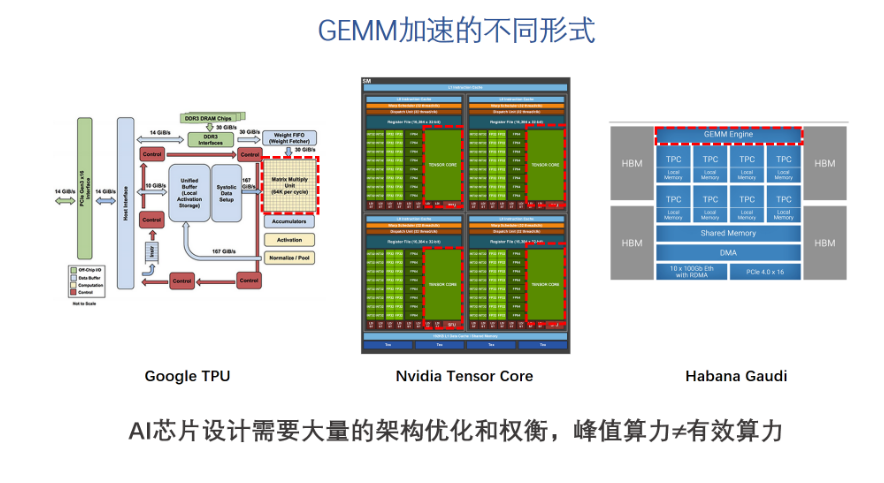

对GEMM的加速效果是受许多因素影响的
。首先要有大宗的运算单位，这个相对较量容易，但纵然有了大宗的运算单位，若是数据不可有用的供应到GEMM引擎，则它理论上盘算能力再强也施展不出来
。这也是为什么我们经？吹紸I芯片宣传的峰值运算能力很强，但跑现实网络的有用算力就差了许多
。别的，尚有许多需要做架构优化和权衡的问题
。好比可编程性
。值得一提的是，一直强调自己是从做硬件之前就最先做软件工具的
。从现实展示的效果来看，芯片使用率照旧较量高的，这个应该是硬件架构较量平衡，软件工具较量完善才可能做到的
。

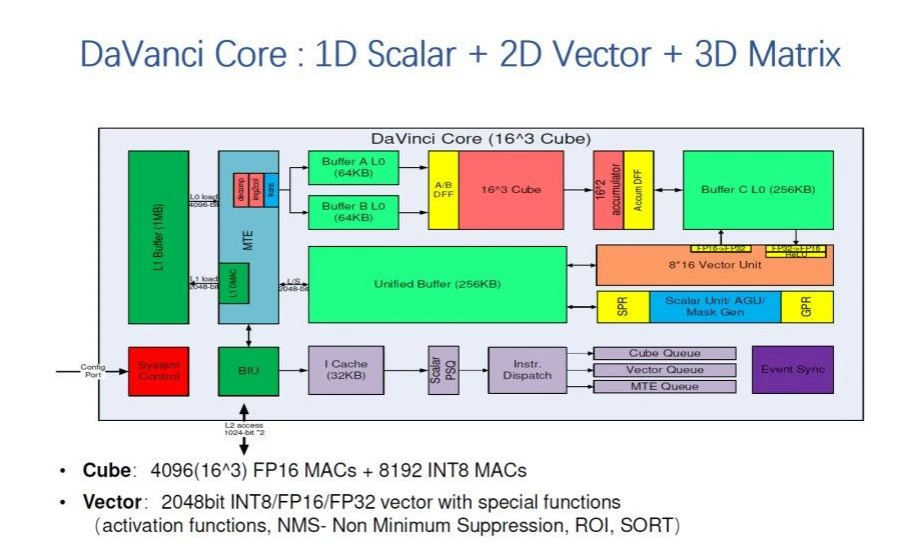

下面我们看一下展示的达芬奇AI处置惩罚器架构，它吸收了已往几年AI硬件加速的履历，融合向量，标量和矩阵的的运算
。3D Cube：16*16*16三维弹性立方体，可在一个时钟周期内完成4096个FP16 MAC运算
。而这个核通过差别的设置，可以作为 几十毫瓦的IP到支持几百瓦的芯片，的差别场景，好比高能效的Ascend 310到算力最强的Ascend 910
。

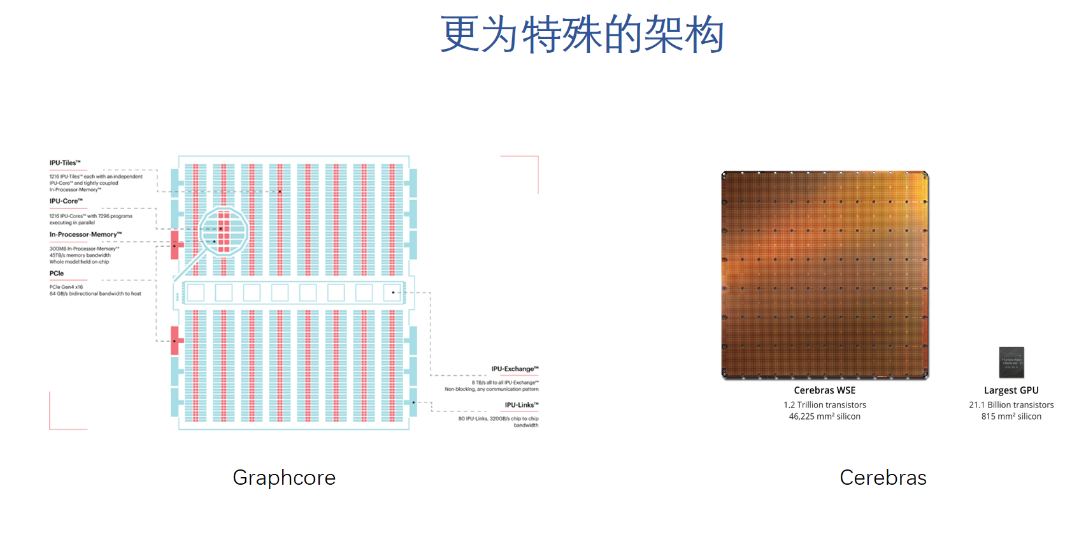

虽然，这几年AI芯片的热潮也给我们带来一些很有意思的，较量特殊的架构
。好比，Grophcore的IPU是一个大规模并行，同构众核架构
。最基本的硬件处置惩罚单位是IPU-Core，它是一个SMT多线程处置惩罚器，可以同时跑6个线程，更靠近多线程CPU
。芯片上有一千多个小的这种通用处置惩罚器核
。同时，芯片没有外部存储，而是实现了300M左右的片上存储，这个也是很少见的
。

若是总结一下这几年AI盘算加速在工业的生长，简朴来说就是无芯片不AI

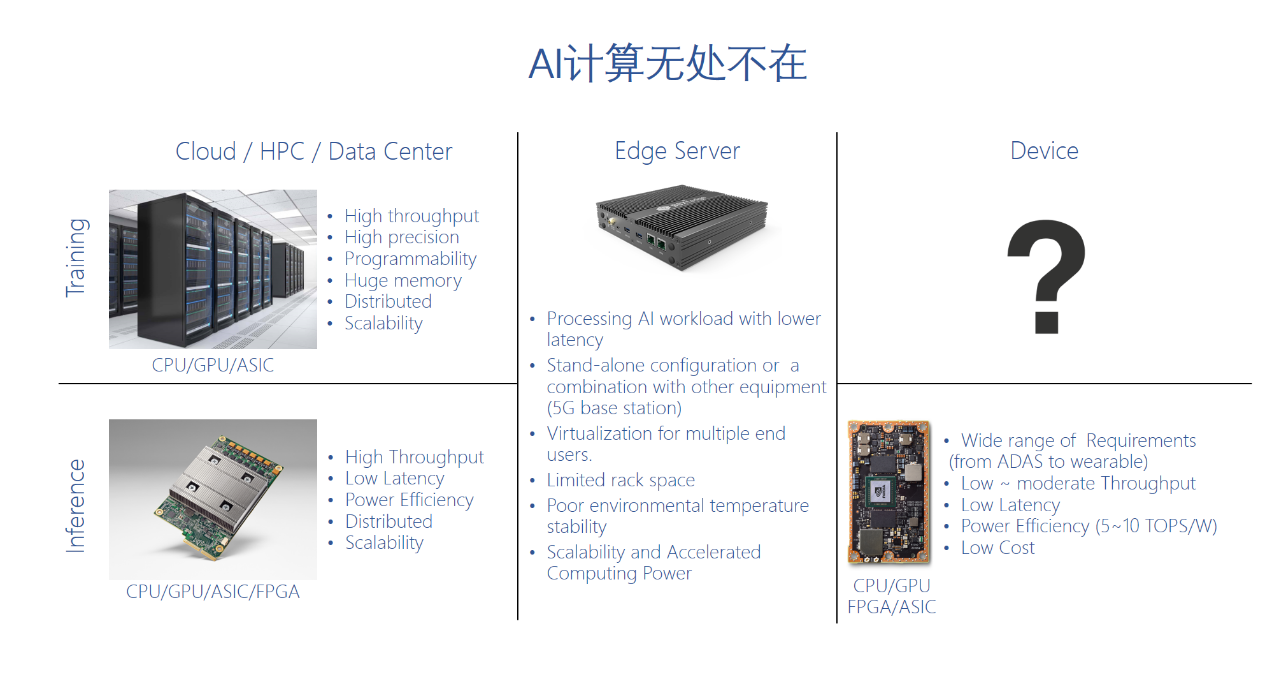

。从云到边到端的种种场景都需要AI运算能力，因此也都需要AI加速
。可是在差别的场景下，对AI加速的需求又有很大差别
。

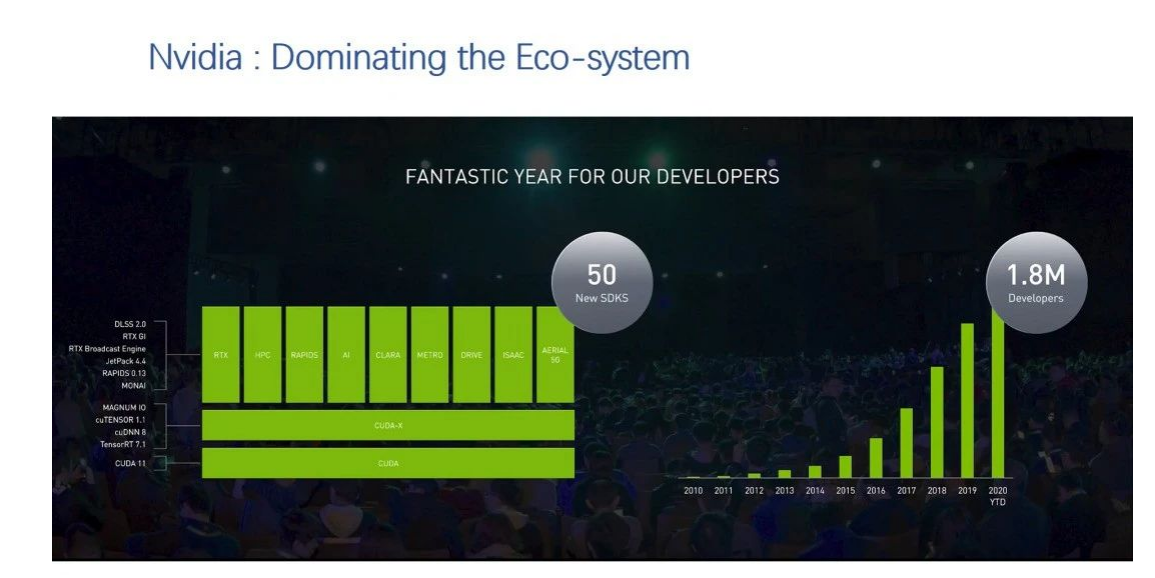

这个例子内里中心一列，我们看到现在业界应用最多的软件栈

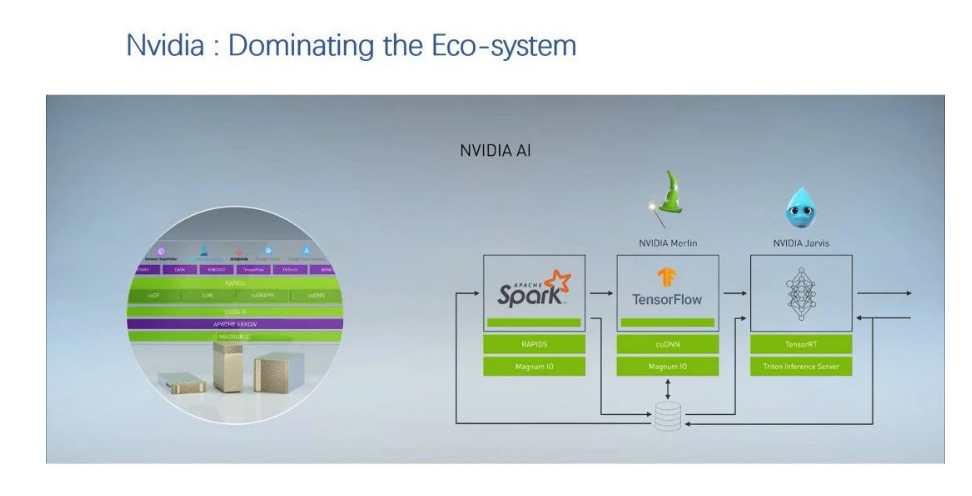

。硬件基于Nvidia GPU，软件是基于CUDA
。正好Nvidia刚刚宣布了新的AI软硬件产品，我们无妨睁开来看一下
。

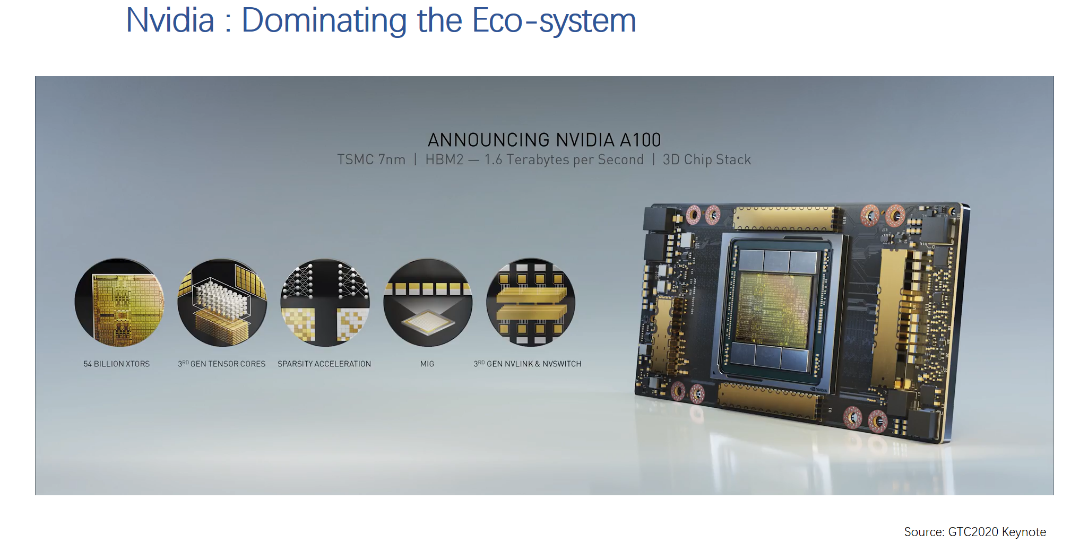

A100是7nm工艺，使用HBM2存储器接口，3D封装，整体性能有大幅提升
。详细来说，Tensor Core支持更多的数据类型，特殊是AI中常用的数据类型，支持牢靠结构的2：4希罕化处置惩罚
。FP16/BF16的峰值处置惩罚能力是312TFLOPS，INT8的峰值处置惩罚能力是624TOPS，若是是希罕处置惩罚的情形，则最高性能翻倍
。近几年许多AI芯片首创公司都说自己的芯片硬件性能比Nvidia GPU高几倍，不过现在看来，纵然单看硬件，A100的指标也是最强的
。

在A100的基础上，整个硬件产品线也做了升级，从显卡到云效劳器到边沿效劳器到自动驾驶和智能机械平台，很是完整
。
