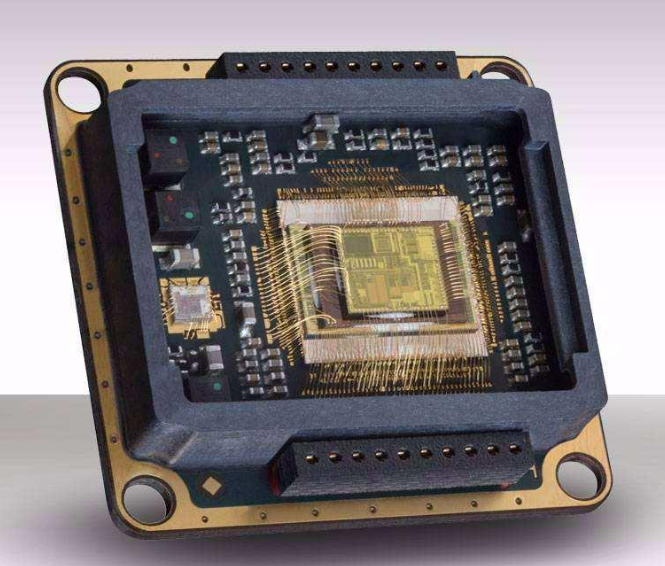

SiP 可以将多个具有差别功效的有源电子元件与可选无源器件
，诸如 MEMS 或者光学器件等其他器件优先组装到一起
，实现一定功效的单个标准封装件
，形成一个系统或者子系统。

SiP 的应用场景

SiP 手艺是一项先进的系统集成和封装手艺
，与其它封装手艺相较量
，SiP 手艺具有一系列奇异的手艺优势
，知足了当今电子产品更轻、更小和更薄的生长需求
，在微电通讯

SiP在无线通讯领域的应用最早
，也是应用最为普遍的领域。在无线通讯领域
，关于功效传输效率、噪声、体积、重量以及本钱等多方面要求越来越高
，迫使无线通讯向低本钱、便携式、多功效和高性能等偏向生长。SiP是理想的解决计划
，综合了现有的芯核资源和半导体生产工艺的优势
，降低本钱
，缩短上市时间
，同时战胜了SOC中诸如工艺兼容、信号混淆、噪声滋扰、电磁滋扰等难度。手机中的射频功放
，集成了频功放、功率控制及收发转换开关等功效
，完整地在 SiP 中获得相识决。

汽车

汽车电子是SiP的主要应用场景。汽车电子里的 SiP 应用正在逐渐增添。以发念头控制单位 (ECU) 举例ECU由微处置惩罚器(CPU) 、存储器 (ROM、RAM)输入/输出接口 (1/0)、模数转换器 (A/D) 以及整形、驱动等大规模集成电路组成。种种型的芯片之间工艺差别
，现在较多接纳 SiP 的方法将芯片整合在一起成为完整的控制系统。另外
，汽车防抱死系统 (ABS)、燃油喷射控制系统、清静气囊电子系统、偏向盘控制系统、轮胎低气压报警系统等各个单位
，接纳 SiP 的形式也在一直增多。别的
，SiP 手艺在快速增添的车载办公系统和娱乐系统中也获得了乐成的应用

消耗电子

现在 SiP在电子产品里应用越来越多
，尤其是 TWS 耳机、智能手表、UWB等对小型化要求高的消耗电子领域
，不过占有比例最大的照旧智能手机
，占到了 70%。由于手机射频系统的差别零部件往往接纳差别质料和工艺
，包括硅、硅锗和砷化嫁以及其他无源元件。现在的手艺还不可将这些差别工艺手艺制造的零部件集成在一块硅芯片上。可是 SiP 工艺却可以应用外貌贴装手艺SMT集成硅和砷化家芯片
，还可以接纳嵌入式无源元件
，很是经济有用地制成高性能 RF系统。光电器件MEMS等特殊工艺器件的细小化也将大宗应用 SiP 工艺

SiP的生长难点

随着 SiP 市场需求的增添
，SiP 封装行业的痛点也最先凸显
，例如无 SiP 行业标准
，缺少内部裸片资源
，SiP研发和量产难题
，SiP ？楹头庾吧杓朴心讯戎屑闪酥诙嗥骷组假设母道工予良率有一点损失
，叠乘后
，整个模组的良率损失则会变得重大
，这对封装工艺提出了很是高的要求。并且 SiP 手艺尚属初级阶段
，虽有大宗产品接纳了 SiP 手艺
，不过其封装的手艺含量不高
，系统的组成与在PCB上的系统集成相似
，无非是接纳了未经封装的芯片通过 COB 手艺与无源器件组合在一起
，系统内的大都无源器件并没有集成到载体内
，而是接纳SMT 分立器件。

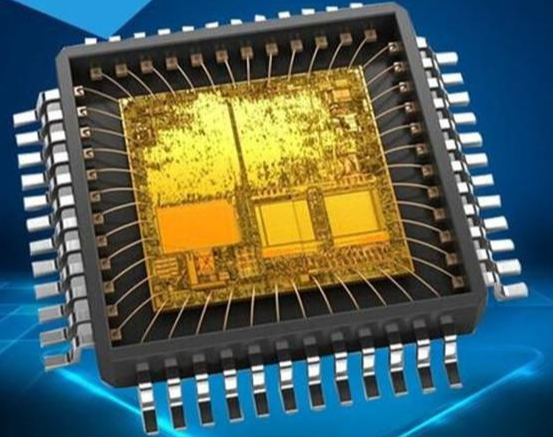

SiP芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
