一、FPC金手指工艺

ZIF（Zero Insertion Force）插接是一种用于毗连柔性电路板（FPC）到装备主板或其他电子组件的插接方法。这种插接方法的特点是在插入或拔出 FPC 时无需施加特另外插入力
，因此称为"零插入力"。以下是关于 ZIF 插接和 FPC 金手指的一些要害信息：

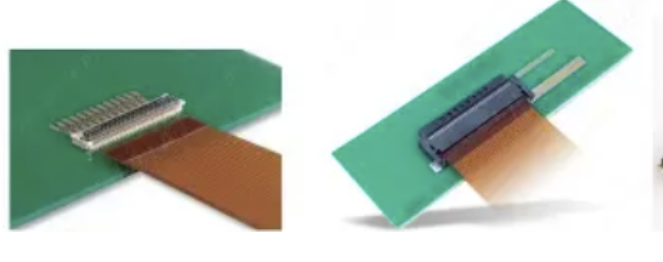

1. ZIF 插接机制： ZIF 插接通常涉及一个带有夹口的插座
，FPC 的金手指通过夹口插入插座中。这种插座具有一个可移动的夹口
，通过拉动或旋转夹口可以翻开或关闭插座。在插入或拔出 FPC 时
，用户无需特另外插入或拔着力
，由于夹口的设计可以自动夹住或释放金手指。

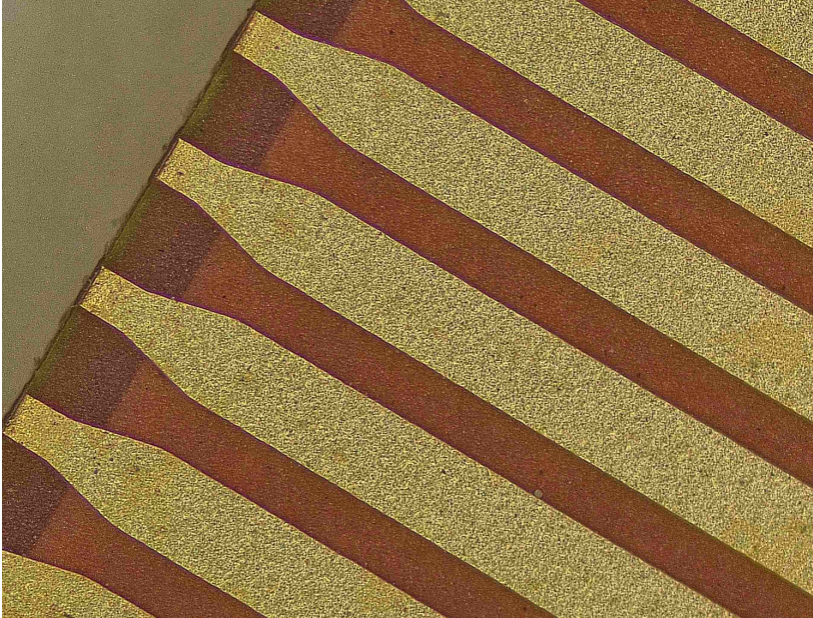

2. FPC 金手指： FPC 的一端通常具有金属导体形成的金手指
，它们与插座的引脚相对应。金手指的设计和排列与特定的插座兼容
，确保准确的电气毗连。

3. 瞄准和位置： 在举行 ZIF 插接时
，很是主要的一步是确保 FPC 的金手指准确瞄准插座的引脚
，并且在插入时坚持准确的位置。瞄准不良可能导致毗连不可靠
，影响电气性能。

v

4. ZIF 插接应用： ZIF 插接普遍应用于对毗连可靠性和插拔次数要求较高的场景
，如便携式装备、数码相机、医疗装备等。由于 ZIF 插接不需要特另外插入力
，可以降低对 FPC 和相关毗连器的磨损
，提高可靠性。

5. 注重事项： 在举行 ZIF 插接时
，需要小心操作
，阻止弯曲 FPC
，确保金手指和引脚的清洁
，以维持优异的电气毗连。别的
，要注重插接的次数
，由于 ZIF 插接的次数有限
，过多的插拔可能导致毗连不可靠。

6. FPC金手指常用于排线类产品
，如ZIF毗连器等
，这类金手指也称为插拔金手指。FPC金手指处的厚度需要与毗连器座子的厚度匹配
，太薄了会导致接触不良
，甚至脱落
，太厚了也会无法插入到座子内里
，厚度公差一样平常要求+/-0.03mm。

二、FPC柔性电路板的洗濯：

柔性电路板上的污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了柔性电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

通常以为洗濯外貌贴装组件很是难
，由于
，有时间外貌贴装元件和柔性电路板之间的托高高度很低
，形成极小的间隙
，可能会截留助焊剂
，导致在洗濯历程中难以去除助焊剂。事实上
，若是在选择洗濯工艺及装备时适当注重
，且焊接和清洁工艺获得适当的控制
，那么洗濯外貌贴装组件就不应该有问题
，纵然使用了侵蚀性助焊剂。然而需要强调的是
，当使用侵蚀性水溶性助焊剂时
，优异的工艺控制是必不可少的。

针对柔性电路板电子制程细密焊后洗濯的差别要求
，尊龙凯时科技在水基洗濯方面有较量富厚的履历
，关于有着低外貌张力、低离子残留、配合差别洗濯工艺使用的情形
，自主开发了较为完整的水基系列产品
，细腻化对应涵盖从半导体封装到PCBA组件终端
，包括有水基洗濯剂和半水基洗濯剂
，碱性水基洗濯剂和中性水基洗濯剂等。详细体现在
，在一律的洗濯力的情形下
，尊龙凯时科技的兼容性较佳
，兼容的质料更为普遍；在一律的兼容性下
，尊龙凯时科技的洗濯剂洗濯的锡膏种类更多（测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌；测试过的焊料合金包括SAC305、SAC307、6337、925等差别因素）
，洗濯速率更快
，离子残留低、清洁度更好。
