陶瓷基板AMB覆铜的主要生产工艺与陶瓷基板焊后助焊剂洗濯先容

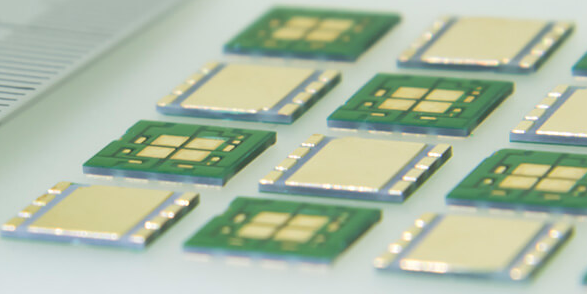

AMB基板是靠陶瓷与活性金属焊膏在高温下举行化学反应来实现连系，因此其连系强度更高，可靠性更好。随着电力电子手艺的高速生长，高铁上的大功率器件控制 ？槎訧GBT ？榉庾暗囊χ柿稀沾筛餐逍纬芍卮笮枨，尤其是AMB基板逐渐成为主流应用。



1、原质料

陶瓷铜基板的直接原质料主要有铜带和陶瓷基板，以及的活性金属钎料。
铜带：现在在工业上普遍接纳Cu-OFE（含铜>99.99%，氧<0.0005%）。它以条带形式供应，使用前应压制和切割成与供应的陶瓷尺寸相同的铜箔，由于在粘接前要举行化学预处置惩罚，因此对铜带的贮存寿命没有严酷要求。
活性金属钎料：是一种具有一定粘合性的混淆膏状质料，为避免其特征爆发任何转变，通常在零下温度下贮存，使用前应连忙解冻和混淆。
陶瓷：AMB中使用的陶瓷质料以粉末形式供应，经由一系列的混淆、共混、印刷、成型，可加工成AMB生产所需的陶瓷片。凭证陶瓷材质的差别，现在成熟应用的AMB陶瓷基板可分为：氧化铝、氮化铝和氮化硅基板。

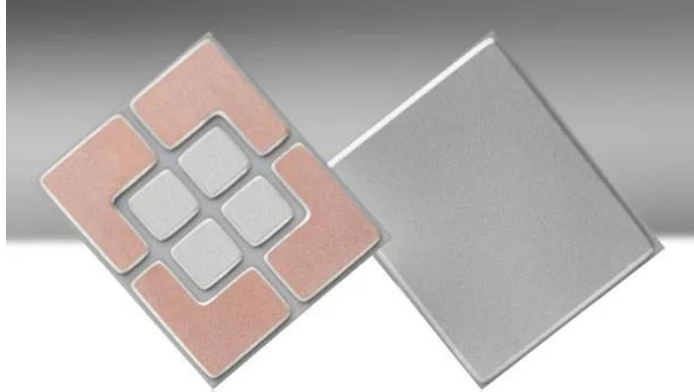

①AMB氧化铝基板
基于氧化铝板材泉源普遍、本钱低，是目今性价比的AMB陶瓷基板，其工艺也为成熟。但由于氧化铝陶瓷的热导率低、散热能力有限，AMB氧化铝基板多用于功率密度不高且对可靠性没有严酷要求的领域。

②AMB氮化铝基板

AMB基板具有较高的散热能力，从而更适用于一些高功率、大电流的事情情形。可是由于机械强度相对较低，氮化铝AMB覆铜基板的崎岖温循环攻击寿命有限，从而限制了其应用规模。氮化铝AMB基板具有较高的散热能力，从而更适用于一些高功率、大电流的事情情形。可是由于机械强度相对较低，氮化铝AMB覆铜基板的崎岖温循环攻击寿命有限，从而限制了其应用规模。

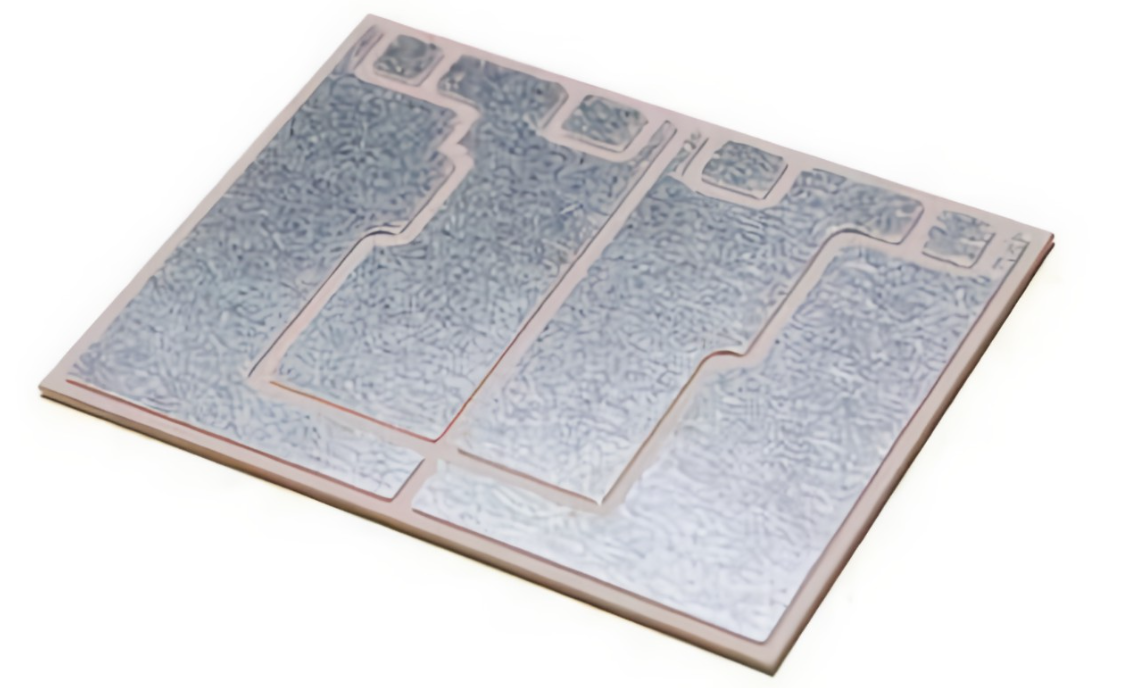

③AMB氮化硅基板
氮化硅陶瓷的热膨胀系数（2.4ppm/K）较小，与硅芯片（4ppm/K）靠近；AMB氮化硅基板具有较高的热导率（>90W/mK）。AMB-Si3N4基板连系的机械性能具有优异的耐高温性能、散热特征和超高的功率密度。
关于对高可靠性、散热以及局部放电有要求的汽车、风力涡轮机、牵引系统和高压直撒播动装置等来说，AMB氮化硅基板可谓其的基板质料。别的，载流能力较高，并且传热性也很是好。



2、丝网印刷

丝网印刷前，应将活性金属钎料从零下温度的情形中取出，在室温下安排一段时间，以包管粘合性和印刷性能。印刷前应将解冻的活性金属钎料离心搅拌，除去焊料中的气泡，包管溶剂和活性剂充分混淆，避免印刷时缺焊料。为了包管印刷后陶瓷片外貌留有足够的焊料，印刷前后陶瓷片应称重举行较量，如印刷厚度有异常，可用酒精擦洗外貌，再举行印刷。
3、粘接/钎焊
在AMB制备中，活性金属焊料用于连系铜和陶瓷基板，含Ti/Ag/Cu等元素的钎料与陶瓷爆发化学反应，天生可被液态钎料润湿的反应层，从而实现金属在工件外貌的焊接，没有金属化的陶瓷。
4、一次蚀刻
蚀刻：用显影液处置惩罚后，将带有图案的母卡浸入酸溶液中举行侵蚀。母卡外貌没有被光刻胶笼罩的铜部分会被蚀刻掉，留下被光刻胶；さ牟糠，形成蚀刻图案。铜下面的钎料不会被酸溶液侵蚀。蚀刻深度可以通过控制制造历程中酸溶液的浓度及线体参数来控制。
5、二次蚀刻
蚀刻：需要重复层压蚀刻历程，但需调解蚀刻液的种类，去除掉焊料层。
6、电镀
凭证客户后续的应用，可以在陶瓷-铜基板的外貌举行差别的镀层处置惩罚，行业常用的镀层有镀银、镀金、镀镍等。
7、激光切割
化学镀后，使用工业激光沿锯切街对母卡举行预切割，为后续的手工切单做准备。由于铜经由蚀刻，激光切割主要作用在陶瓷基板上单片之间的锯齿道上，切割深度要严酷控制。

8、陶瓷基板PCBA焊后助焊剂洗濯：

尊龙凯时科技专注细密电子洗濯手艺20多年，是SMT贴装/DIP封装，功率半导体器件及芯片封装细密洗濯工艺手艺计划、产品、洗濯装备提供商。

针对陶瓷基板PCBA洗濯、电子制程细密焊后洗濯的差别要求，尊龙凯时科技在陶瓷基板PCBA洗濯水基洗濯剂方面有较量富厚的履历，关于有着低外貌张力、低离子残留、配合差别洗濯工艺使用的情形，自主开发了较为完整的水基系列产品。

细密电子洗濯除焊后助焊剂、锡膏、焊膏、球焊膏、焊锡膏、锡渣等残留物。水基洗濯剂系列产品，细腻化对应涵盖从半导体封装到PCBA组件终端，包括有水基和半水基洗濯剂，碱性和中性的水基洗濯剂等。详细体现在，在一律的洗濯力的情形下，尊龙凯时科技的兼容性较佳. 先进封装包括倒装芯片、WLCSP晶圆级芯片封装、3D IC集成电路封装、SiP系统级封装、细间距封装等等。

以上即是陶瓷基板洗濯剂厂商,陶瓷基板的优越性与用途先容，希望可以帮到您！
