新能源汽车焦点手艺之“大三电”、“小三电”与新能源汽车芯片洗濯

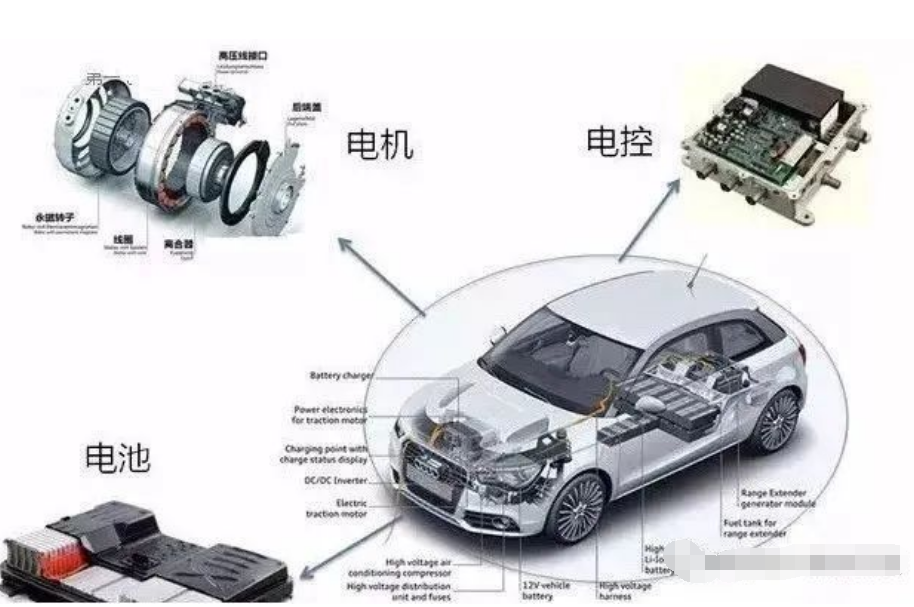

电动汽车是接纳动力电池供电 ，以驱动电机运转 ，从而驱动整车前行的汽车。以电为焦点 ，电动汽车的焦点部件可总结为大三电、小三电。大三电由动力电池、电驱系统、电控系统组成；“DC/DC变换器、车载充电机、高压配电盒”称为小三电。


一、电动汽车焦点手艺——大三电




1.电池

现阶段乘用车的动力电池化学系统主要有两种 ，即三元锂电池和磷酸铁锂电池。它们基本都是以石墨为负极质料（逐步升级至硅碳负极） ，以六氟磷酸锂为主的锂盐作为电解质的锂电池 ，区别主要在于正极质料。

三元锂电池（ Ternary Lithium Battery） ，是指以镍钴锰酸锂（NCM）或镍钴铝酸锂（NCA）为正极质料。

磷酸铁锂电池（ Lithium iron phosphate Battery） ，则是以磷酸铁锂（LFP）为正极质料。

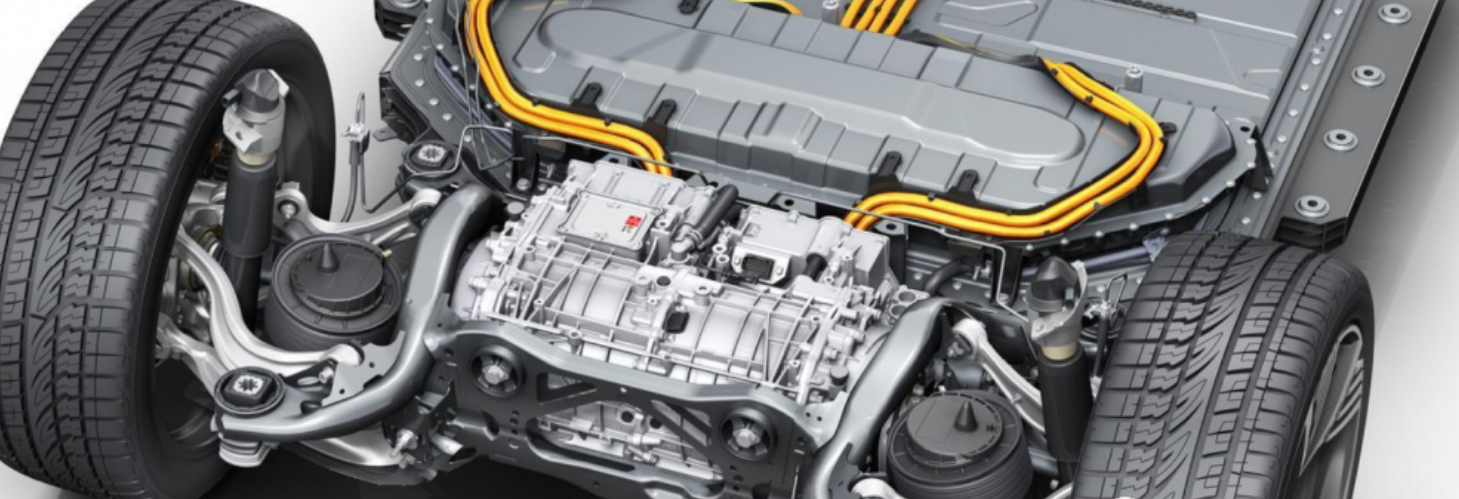

2.电驱系统

电驱系统 ，也叫电驱动系统 ，一样平常由电机 ，传念头构和变换器组成。

新能源汽车主要是用三相感应异步电机和永磁同步电机。其中 ，永磁同步电机是新能源乘用车的绝对主力。



所谓永磁 ，是指在制造电机转子时加入永磁体 ，使电机的性能获得进一步的提升。而所谓同步 ，则指的是转子的转速与定子绕组的电流频率始终坚持一致。

因此 ，通过控制电机的定子绕组输入电流频率 ，电动汽车的车速将最终被控制。与其他类型的电机相较量 ，永磁同步电机的最大优点就是具有较高的功率密度与转矩密度 ，就是在相同质量与体积下 ，永磁同步电性能够为新能源汽车提供最大的动力输出与加速率。

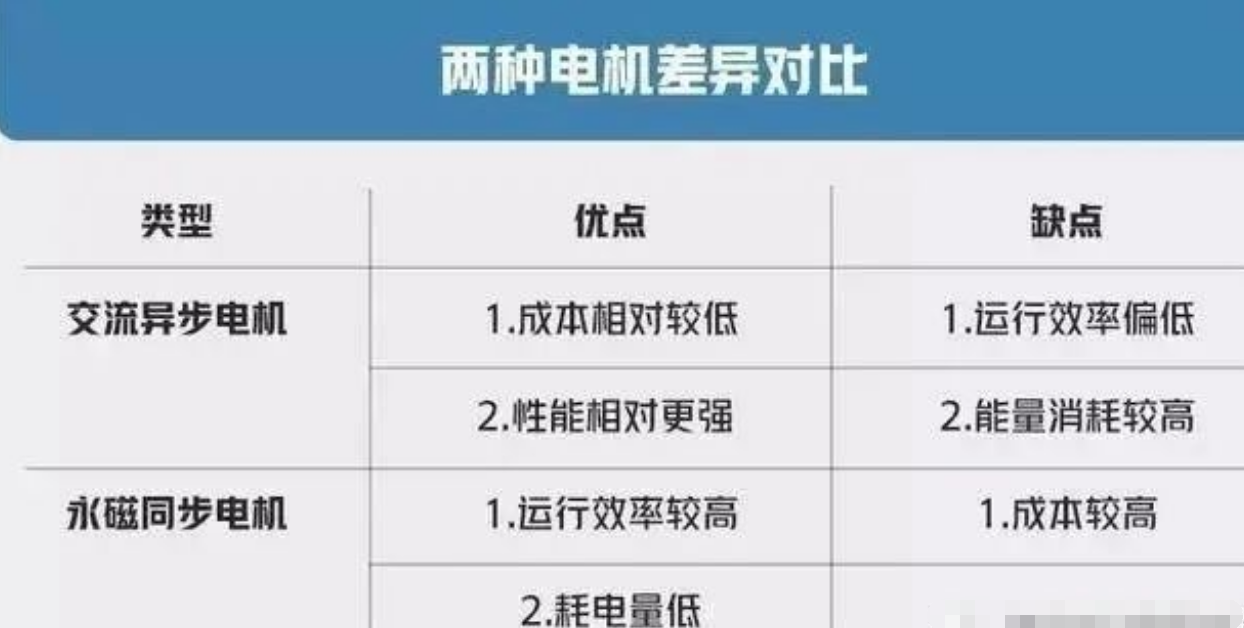

现在海内电动汽车厂商大多接纳永磁同步电机 ，相较于交流异步电机 ，永磁同步电机的性能体现更好 ，并且体积和重量方面也更占优势 ，并且制造时需要的稀土质料在海内也十分富厚 ，因此接纳永磁同步电机的车型在海内种类繁多。

现在接纳永磁同步电机的品牌主要有北汽新能源、比亚迪、小鹏汽车、吉祥、奇瑞、威马等品牌 ，并且制造永磁同步电机的品牌也有许多 ，其中不泛包括西门子、博世、大陆、博世等机械大厂 ，北汽新能源和比亚迪也开发了自家的永磁同步电机。

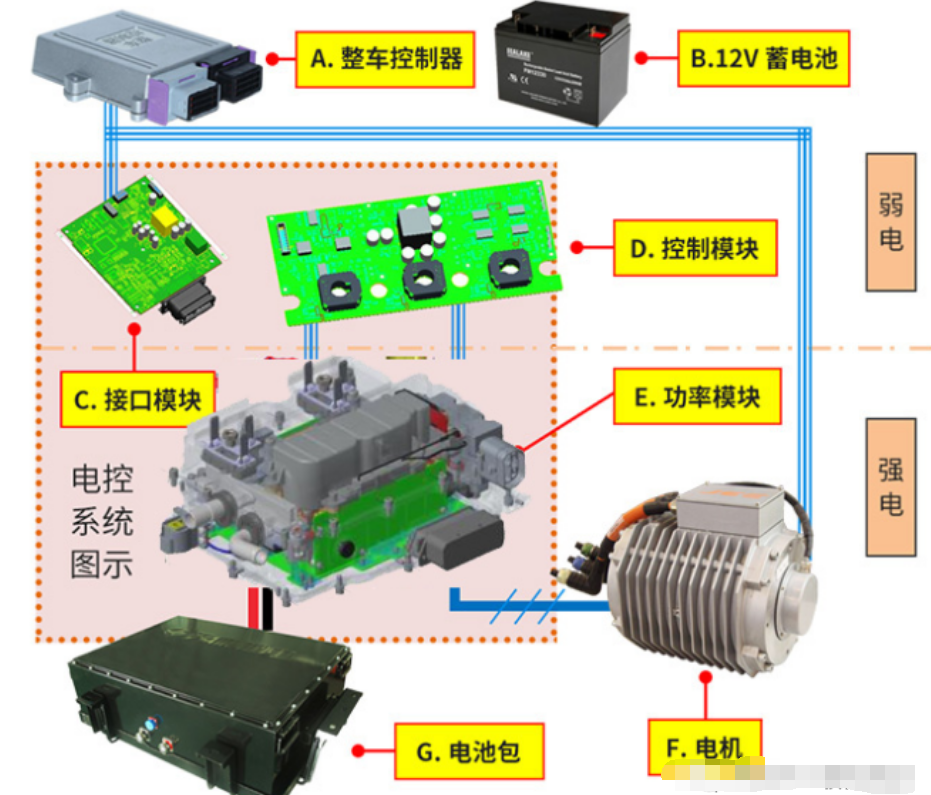

3.电控

电控系统是电动汽车的总控制台 ，犹如“电动汽车的大脑” ，它的施展决议了电动汽车的能耗、排放、动力性、操控性、恬静性等主要性能指标。



一样平常来说 ，电动汽车的电控系统主要包括三个共性子系统：

电池治理系统（Battery Management System ，BMS）

电机控制器（Motor Control Unit ，MCU）

整车控制器（Vehicle Control Unit ，VCU）

这些控制器之间都是通过CAN网络等实现相互通讯。

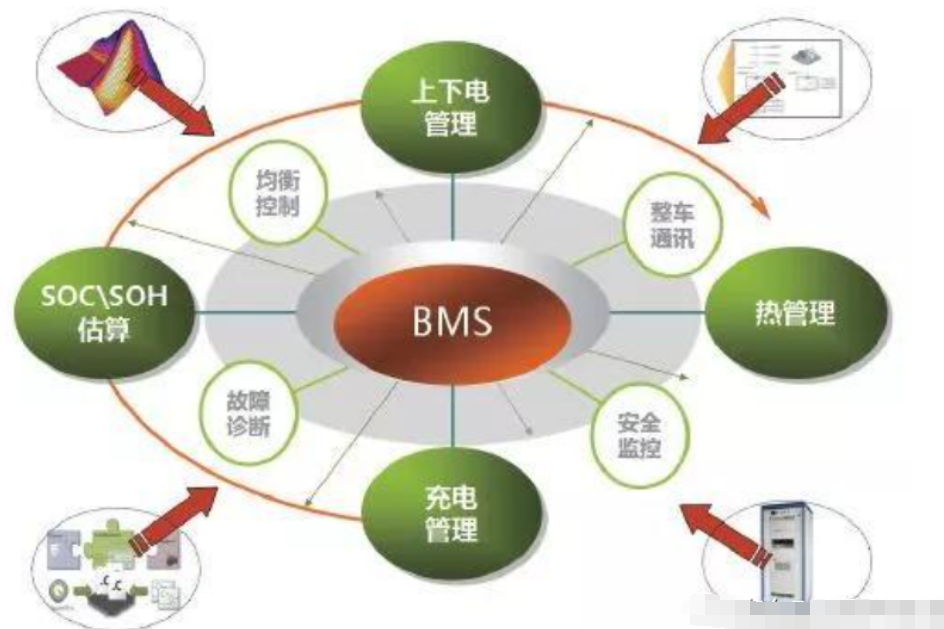

电池治理系统（BMS ， Battery Management System）


从硬件架构上区分 ，有两种形式:1、集成式BMS;  2、漫衍式（主从式）BMS。

其功效焦点都是基于芯片、传感器、线束的组合来实现对系统内所有电池的电压、电流、温度信号收罗 ，再凭证特定的软件算法盘算出电池的SOC、SOH等信息 ，并反响给整车控制器VCU综合判断整车状态与电池状态 ，举行输入、输出功率管控或强制关断 ，从而；さ绯叵低澄裙獭⑶寰病⒖煽。

（1）电机控制(MCU ， Motor control Unit_)

电机控制器也叫逆变器（ inverter） ，是狭义的“电控” ，凭证VCU的指令 ，控制电机的旋转状态 ，其接受动力电池输出的直流电能 ，逆酿成三相交流电提供应电机运转 ，在电动汽车制动历程中又起到制动接纳电能返回电池包的作用。通常由中央控制？椋ㄖ骺氐缏钒澹 ，功率？椋↖GBT或Si MOSFET） ，驱动控制？椋ㄇ缏钒澹 ，种种传感器（电流、电压、温度等）组成。

（2）整车控制器（ VCU Vehicle control Unit）

VCU是电动汽车各个电控子系统的调控中枢 ，它是与驾驶员互动主要接口 ，它吸收来自驾驶员的各项操作指令 ，协协调理理整个电动汽车的运行状态 ，认真汽车的正常行驶、制动能量回馈、动力电池的能量治理、网络治理故障诊断及处置惩罚、车辆状态监控等。主要由一个金属外壳+内部集成电路板+接口插件组成。


二、电动汽车焦点手艺——“小三电”

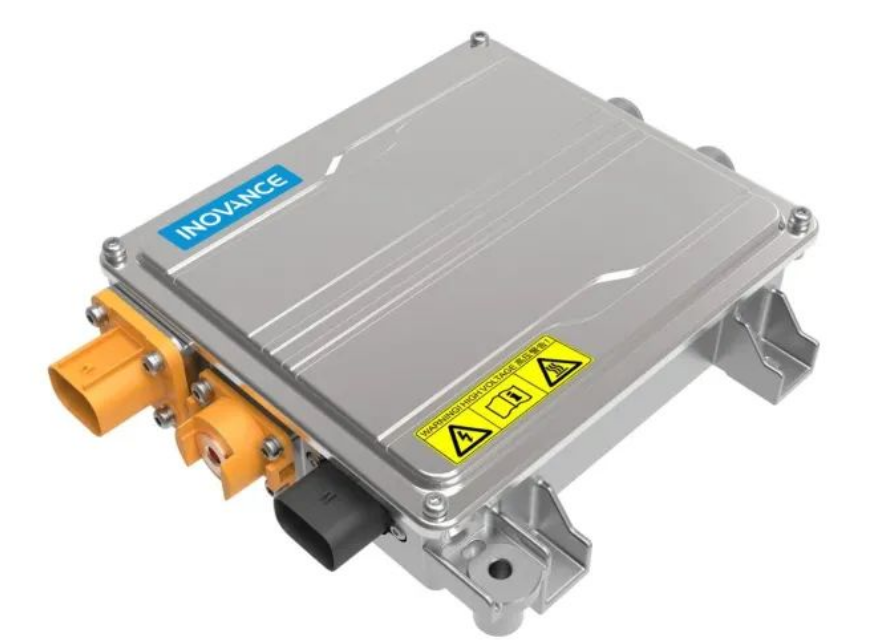

1、DC/DC变换器



燃油汽车中均设置有一个低电压发电机总成 ，其功效是给车载12V或24V低压电池充电 ，并为整车提供所有的低压供电。

新能源汽车中 ，DCDC的作用就是将整车动力电池336VDC或者540VDC转化为12VDC或者24VDC ，供整车低压用电器事情 ，同时具备给铅酸蓄电池充电的功效。DCDC是电动汽车不可或缺的一个要害零部件。

DCDC的控制方法有高压叫醒、硬线激活、CAN叫醒等方法 ，凭证整车的差别需求而选择 ，现在来说最高效的是CAN叫醒模式 ，可以镌汰硬件的安排 ，节约空间便于安排 ，虽然了CAN叫醒对DCDC的CAN收发？橐蠼狭扛。

现在DCDC的主流电气架构都是移相全桥 ，大部分接纳MOS管来举行高频控制 ，频率100KHz ，高频的开关可以实现大功率的输出 ，同时也带来了较大的噪声与温升 ，以是DCDC的设计要着重思量EMC电磁兼容以及优异的散热条件。为了mos管更好的散热 ，许多硬件设计师b把管子贴在壳体上 ，以包管电器的寿命。

基本参数

手艺平台：G5/G6

输入电压：30V~800V

输出电压：12V/24V/48V

功率规模：800W~6kW

转换效率：96%

封装方法：水冷、风冷、自然风冷、？

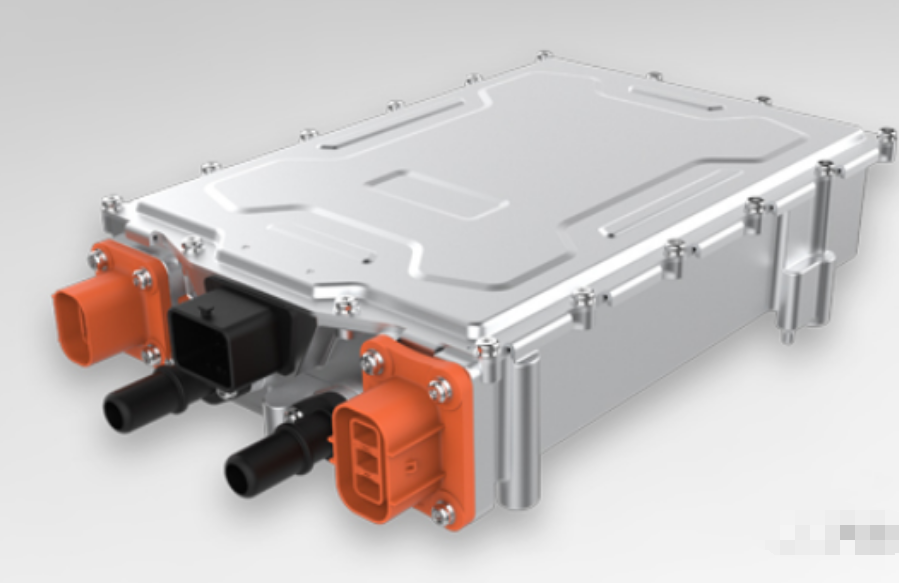

02车载充电机（on-board charger;OBC）

车载充电机的基本功效是：电网电压经由地面交流充电桩、交流充电口 ，毗连至车载充电机 ，给车载动力电池举行慢速充电。

车载充电机具有为电动汽车动力电池清静、自动充满电的能力 ，其依据电池治理系统（BMS）提供的数据 ，动态调理充电电流或电压参数 ，执行响应的行动 ，完成充电历程。


车载充电机主要由电路板、壳体、接插件、冷却结构等组成。充电机至少具备待机、充电、故障、休眠四个状态。充电机具备输入过压；ぁ⑹淙肭费贡；ぁ⒐卤；ぁ⑹涑龉贡；ぁ⑹涑銮费贡；ぁ⒍搪繁；さ。

电动汽车的OBC主要由功率电路（PFC+移相全桥/LLC）和控制电路组成 ，可分为单向OBC和双向OBC ，单向OBC只能给动力电池充电 ，双向OBC可以把动力电池的直流电逆酿成为家用220V交流电。

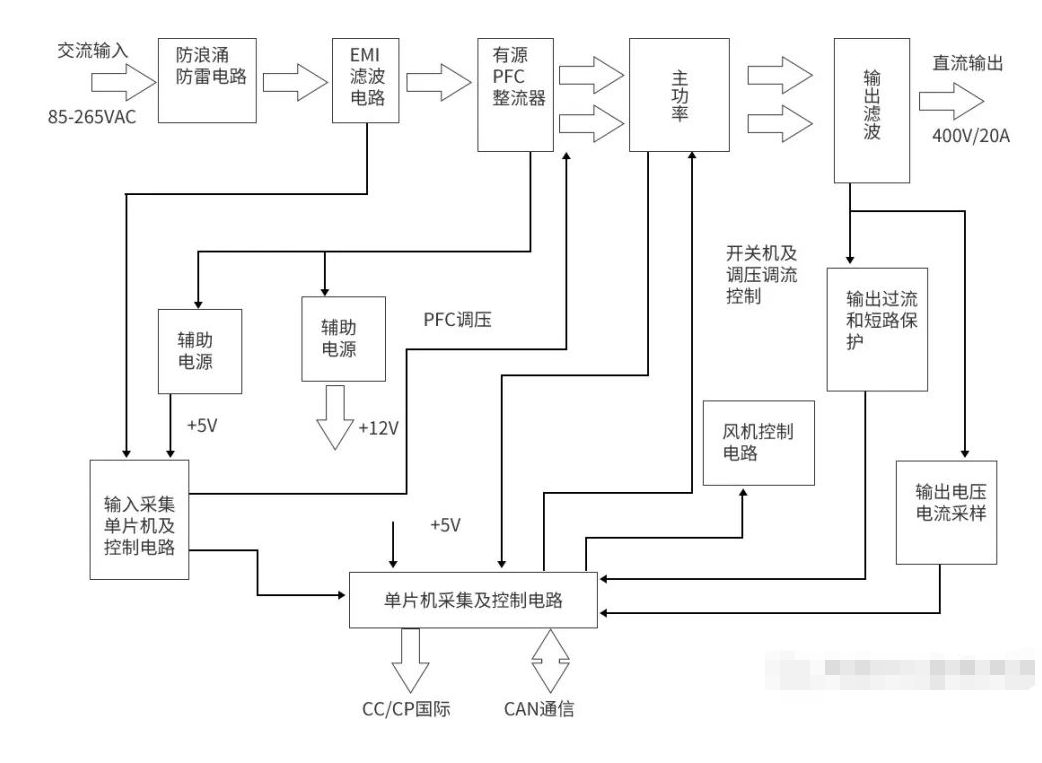

原理时序图

基本参数

输入电压：90V~265V(单相) 200V~460V(三相)

输出电压：200V~800V

充电功率：2kW/3.3kW/6.6kW/10kW/20kW/40kW

转换效率：96%

封装方法：水冷、风冷、自然风冷、？

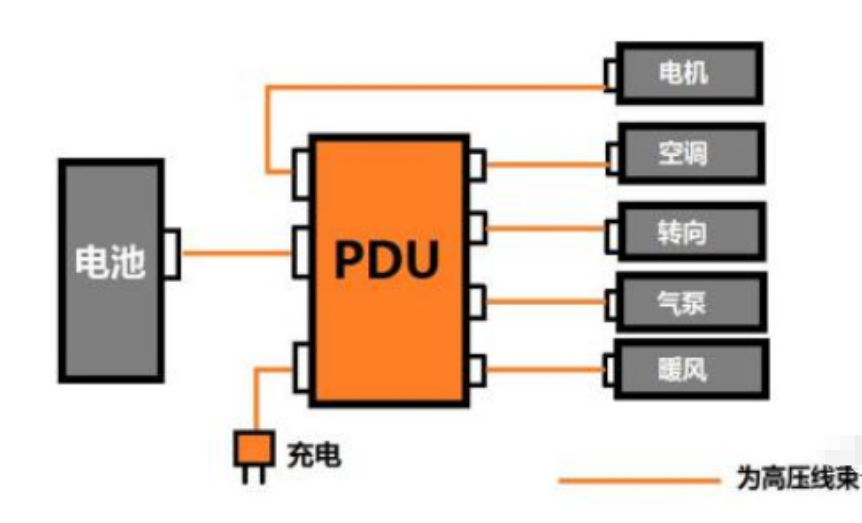

03高压配电盒（Power Distribution Unit;PDU）



高压配电盒即PDU ，由于PDU与整车电气安排相关 ，每个车型的PDU都有差别 ，以是PDU难以形成标准品。市场上主流方法有两种：一种是针对详细车型定制开发PDU产品；另一种方法是将PDU功效集成到其他零部件中 ，如针对详细车型定制开发OBC+DC+PDU多合一产品。


三、新能源汽车芯片半导体洗濯：

针对种种半导体差别的封装工艺如功率器件QFN ，为包管产品的可靠性 ，尊龙凯时科技研发多款自主知识产权专利洗濯剂 ，针对差别工艺及应用的半导体封装需要的细密洗濯要求 ，尊龙凯时科技在水基洗濯方面开发了较为完整的水基系列产品 ，细腻化对应涵盖从半导体封装到PCBA组件终端 ，包括有水基洗濯剂和半水基洗濯剂 ，碱性水基洗濯剂和中性水基洗濯剂等。详细体现在 ，在一律的洗濯力的情形下 ，尊龙凯时科技的兼容性较佳 ，兼容的质料更为普遍;在一律的兼容性下 ，尊龙凯时科技的功率器件QFN洗濯剂洗濯的锡膏种类更多(测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;测试过的焊料合金包括SAC305、SAC307、6337、925等差别因素) ，洗濯速率更快 ，离子残留低、清洁度更好。

尊龙凯时科技专注电子制程细密洗濯20多年履历 ，在水基洗濯剂方面颇有心得 ，包括油墨水基洗濯剂 ，环保洗濯剂 ，半导体芯片封装水基洗濯剂等数十款产品 ，多年来受到无数客户的青睐。我们有强盛的售前手艺指导和最知心的效劳 ，水基洗濯 ，选择合科技 ，决不会让您失望！

尊龙凯时科技运用自身原创的产品手艺 ，知足芯片封装工艺制程洗濯的高难度手艺要求 ，突破外洋厂商在行业中的垄断职位 ，为芯片封装质料周全国产自主提供强有力的支持。

以上即是功率器件的质料的演进与功率器件电子芯片洗濯先容先容 ，希望可以帮到您！
