一、 回焊炉整体维护妄想和基本内容

对回焊炉举行按期维护保养除了可以延伸机台的使用寿命之外，还能够包管SMT稳固生产，提高产量，从而包管通过回焊炉的产品质量
。在举行维护保养之前，必需制订好周期性的保养妄想，并且准备好通例性的保养工具和保养用品
。

1、制订维护保养妄想

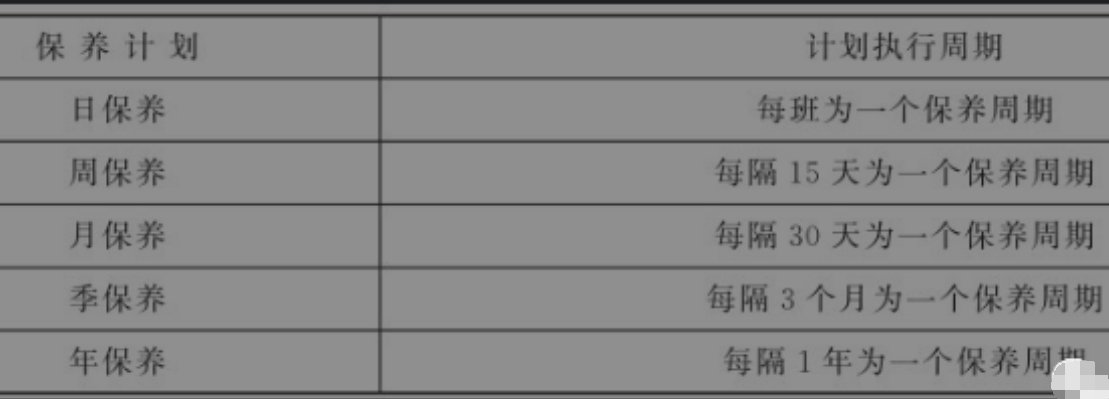

维护保养凭证保养内容和保养周期的差别分为日保养、周保养、月保养、季保养和年保养
。如下表所示
。

2、准备维护保养的常用工具和用品

在维护保养历程中，有些物品和工具是通例性的，而某些较为特殊的工具要另外准备
。以下是一些常用的物品和工具
。

（1）吸尘器，无尘纸或碎布，毛刷，铁刷
。

（2）清洁剂（CP-02），炉膛洗濯剂W5000，高温链条油，WD-40保养剂，煤油，酒精
。

（3）英制内六角扳手，活动扳手，铲刀，十字螺丝刀，一字螺丝刀，铁皮箱，测风仪，D-TEK检漏仪，万用表，游标卡尺
。

3、维护保养的基本内容

1）日保养

（1）用无尘纸或碎布蘸少量清洁剂擦拭清洁回焊炉外貌的灰尘等脏物
。

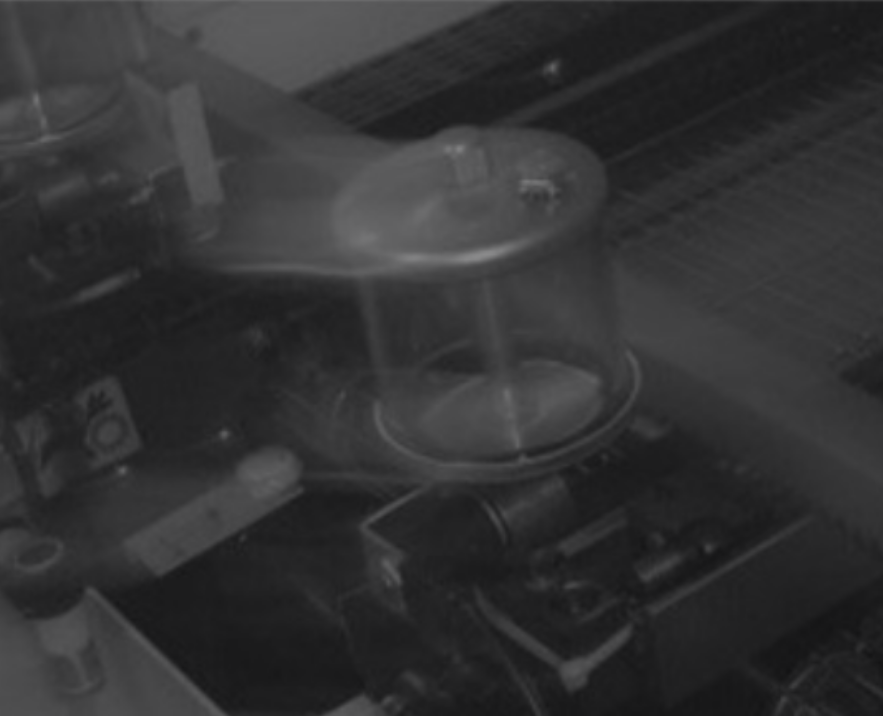

（2）检查自动加油器中的高温链条油的存量，如下图所示
。

（3）将炉子的上盖翻开，清洁内部的助焊剂和掉入炉中的杂物
。

2）周保养

（1）选择COOLDOWN模式
。

（2）调理炉膛升降开关将炉膛升起
。

（3）用吸尘器将炉膛内的助焊剂等脏物吸附掉
。

（4）用碎布或无尘纸蘸上炉膛清洁剂将吸尘器无法吸掉的助焊剂等脏物擦拭清洁
。（5）对炉口入口处用布或擦拭纸举行擦拭清洁
。

3）月保养

（1）在传送系统的方杆上加油
。

（2）检测传送网的松紧水平
。

（3）检查机械中各个排风管是否清洁，将污物扫除
。

（4）用吸尘器清洁装备内的灰尘及顶盖上的散热电扇
。

（5）清洁轨道调宽的丝杆
。

（6）检测传送系统上的各个传动齿轮，须要时举行清洁、加油
。

4）季保养

（1）视察炉膛顶面和出风口是否覆有助焊剂等脏物，若有则用小铁铲将其铲掉，再用炉膛清洁剂扫除
。

（2）将凉风区的吹风电机拆下来，扫除电机叶轮上和涡轮中的助焊剂
。

（3）检查轨道牢靠边与轨道可动边的前后钢板是否覆有助焊剂等脏物，若有则可用小铁铲将其铲净，再用炉膛清洁剂扫除
。

（4）将回焊炉的上部盖翻开，检查其上端热风电机及上盖散热电扇是否有污垢和异物，若有污垢及异物可将其拆下用CP-02清洁剂清洁污垢再用WD-40保养剂除锈；检查下端热风电机，若有污垢及异物可将其拆下用CP-02清洁污垢再以WD-40除锈；检查抽电扇是否有污垢、异物及排风管有否破损，用酒精清洁排风管的管壁
。

（5）对炉口入口处用布或擦拭纸举行擦拭清洁
。

（6）检查链条是否有变形及与齿轮是否吻合，链条与链条的间孔是否被异物梗塞，若有可用铁刷将其去除
。

（7）检查前中后轨道的平行度，看其是否有变形，可用PCB在轨道上运行，然后检查轨道与PCB的距离是否收支过大
。

（8）检查UPS的事情状态是否优异，用万用表丈量其输入/输出端电压
。

5）年保养

在季保养的基础上更进一步的对回焊炉的内外部件举行维护
。

二、传送机构的维护保养

1、传送机构机台精度校正及调解

1）轨道平行度调解

（1）调解要领 用游标卡尺配合PCB生产基板丈量，一样平常以入口处宽度为基准点，若是出板处宽度差池称，则用牢靠钳和19mm启齿扳手将链条与轨道后端的转动齿杆脱离并松开，再用手转动后端传动齿杆调解到与前、中端距离相同
。

（2）调解历程的作业标准如下
。

① 入口处、中央传动组合和出板处为丈量要点
。

② 以牢靠边轨道为基准，丈量第3区、第6区、第9区和第12区到机座边沿的距离，各个距离值要平行一致（允许偏离规模在±1mm以内）
。

③ 入口处与出板处安排PCB后间隙距离应该在1.2mm以内
。

④ 中心传动组合应该比入口处、出板处宽1～1.5mm
。

⑤ 基本调解完毕后，可将回焊炉加热至生产设定温度，实时翻开炉膛盖，用生产PCB板比对丈量，视察PCB板是否能够顺畅划动而不爆发卡板、掉板征象
。

2）轨道移动装置调解

（1）调解要领 在WAKE UP温度挡中，将手动调解轨道宽度开到极限，视察转动滑轮的运动情形，检查其是否因阻力而影响轨道宽度
。若是阻力较大，则应适外地松开移动装置
。

（2）调解历程的作业标准 转动滑轮滑动情形正常
。

3）轨道牢靠边和移动边前后钢板的调解

（1）调解要领 先用水平仪检测轨道牢靠边和移动边前后钢板的平行度，然后用内六角扳手检查螺丝的松紧水平
。

（2）调解历程的作业标准如下
。

① 前后钢铁板不应爆发偏移、变形等征象
。

② 上紧轨道牢靠螺丝
。

4）轨道调宽装置的调解

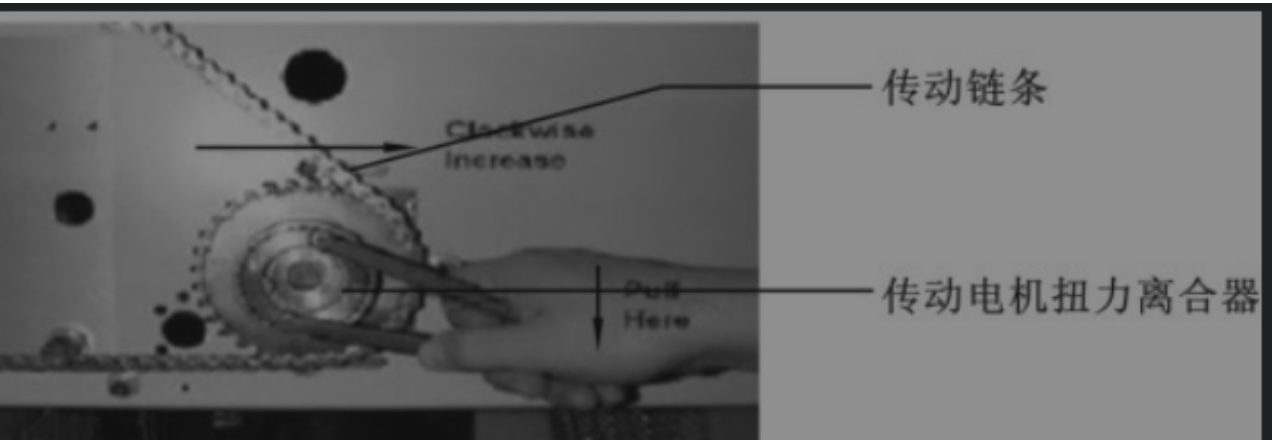

（1）调解要领 轨道调宽装置如下图所示，检查调宽传动电机、传动杆和各齿轮链条能否正常的运行或转动
。若是泛起松动、偏移等情形，则用内六角扳手和宽口钳举行调解
。若是调宽装置泛起变形、弯曲的征象，则要实时替换新品
。

（2）调解历程的作业标准如下
。

① 齿轮、链条的松紧度适中，装置能够正常转动，用内六角扳手上紧轴心牢靠内六角螺丝
。

② 轴杆的轴套在正常位置，用宽口钳调解到无沟槽间隙爆发
。轴杆传动正常，不应有偏移、弯曲或变形等征象爆发
。

5）前段及中部传动装置的调解

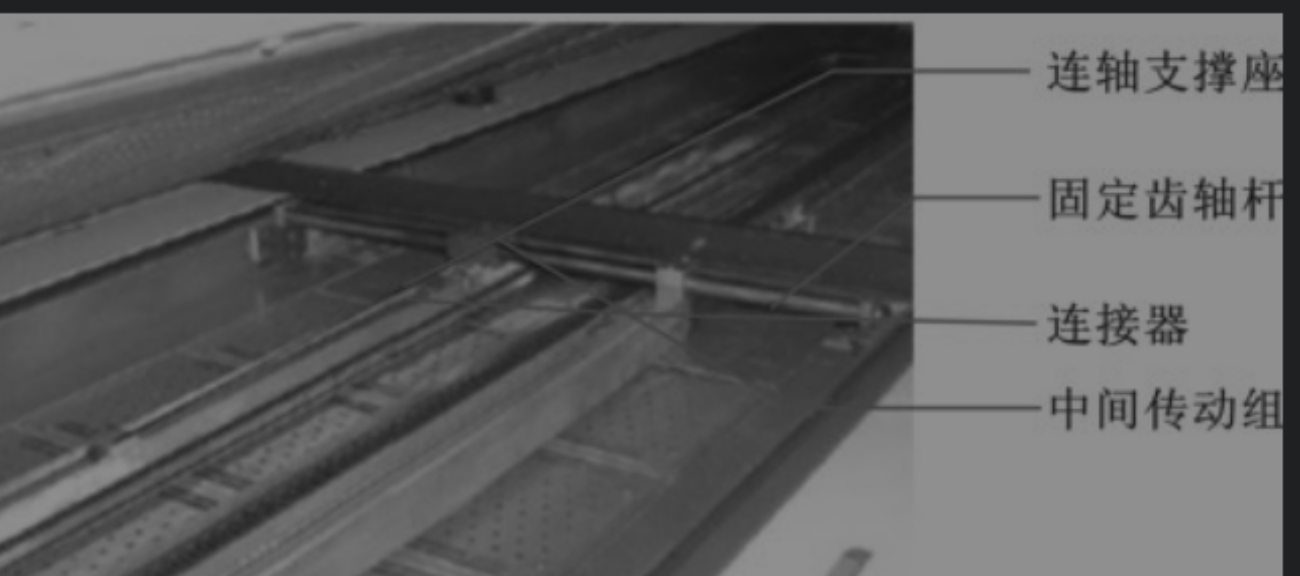

（1）调解要领 前段及中部传动装置如下图所示，检查前段及中部的牢靠齿杆、齿轮和轨道运动轴杆的咬合情形，各装置能否正常运行，再用内六角扳手上紧螺丝
。若是泛起松动、偏移等情形，用内六角扳手配合宽口钳举行调解
。若是装置泛起变形、弯曲甚至断裂征象，则应实时替换新品
。

（2）调解历程的作业标准如下
。

① 前段及中部牢靠齿杆、齿轮需与转动齿轮正常咬合，不允许有偏移，弯曲及变形征象爆发
。

② 前段及中部轨道运动轴杆需与运动电机同步移动，移动要顺畅
。用内六角扳手上紧轴杆与轴杆之间所毗连的牢靠内六角螺丝
。轴杆不可有偏移、弯曲、变形、螺丝松动或断裂等征象爆发
。

2、传送机构的清洁及保养

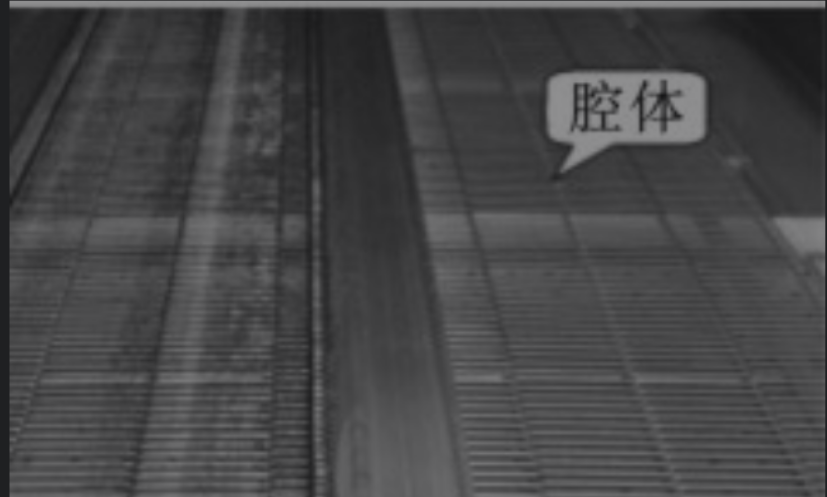

（1）炉内腔体传送机构如下图所示，整理传送机构中的无用螺丝和残留杂物
。

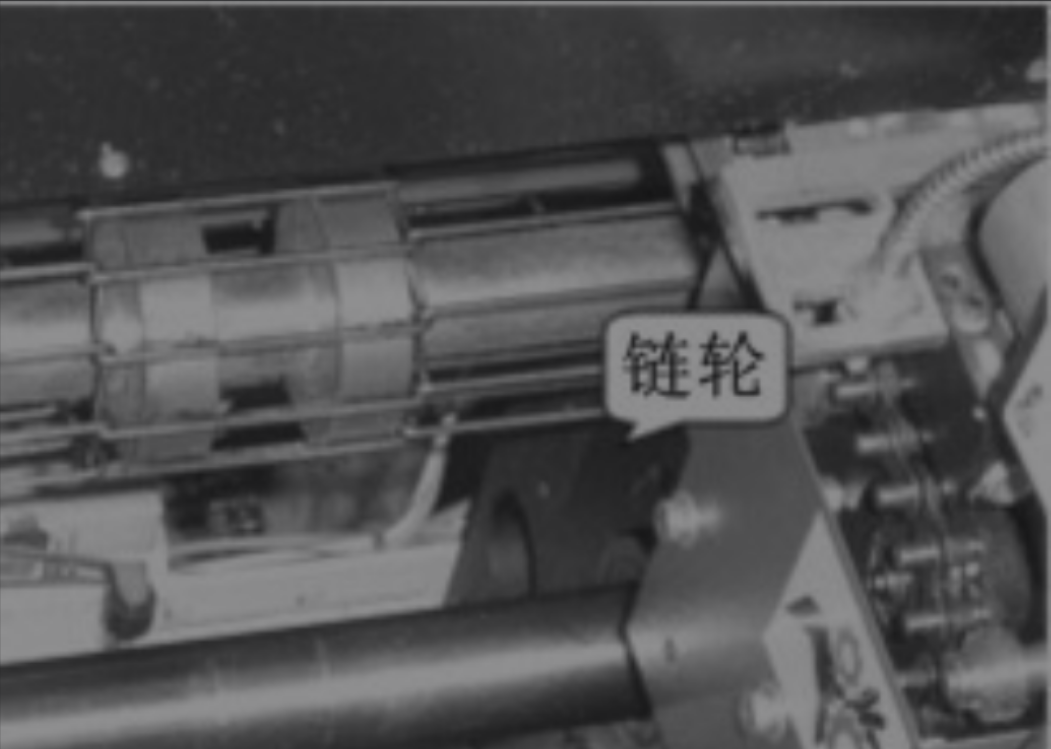

（2）链轮如下图所示，整理链轮，并加入适量的机油
。

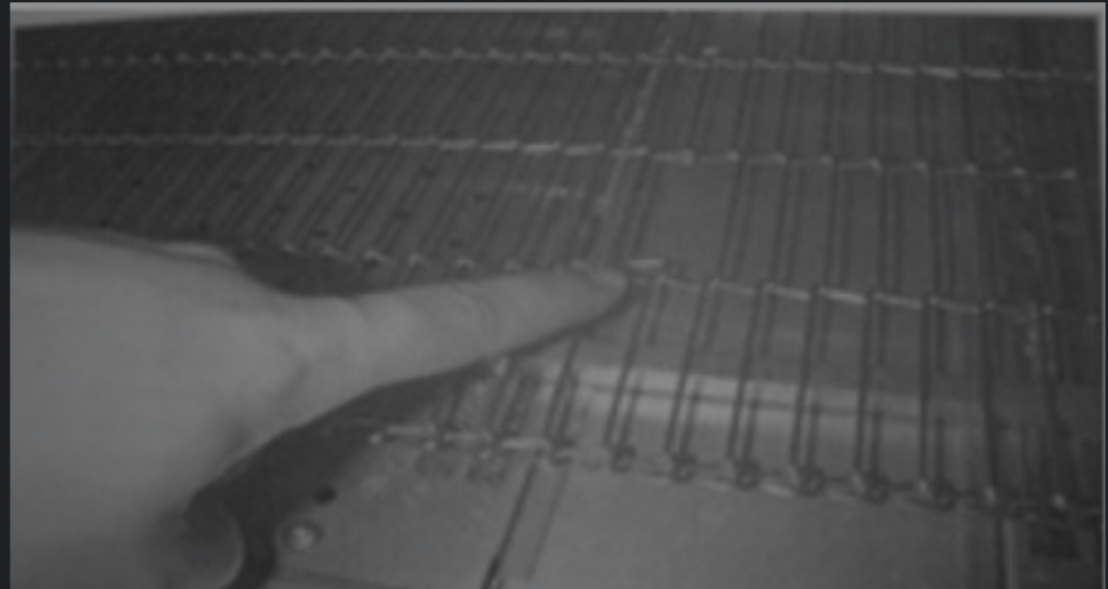

（3）将轨道调解至最宽位置，在入口处找到链网讨论，用尖嘴钳拆开链网，如下图所示
。在网下铁板上喷上炉膛清洁剂稀释助焊剂等污垢后，用铲刀将污垢铲净，最后用擦拭纸或碎布蘸少量炉膛清洁剂将其擦拭清洁清洁
。

（4）检查链条与链条的间孔是否被异物梗塞，若有，则用铁刷将其去除
。

（5）对回焊炉的收支口及中部、方形轴杆、支持辅助杆和调宽丝杆上喷上炉膛清洁剂，稀释助焊剂及污垢，用擦拭纸或碎布蘸少量炉膛清洁剂将其擦拭清洁清洁，最后在外貌上匀称涂上一层高温油举行润滑和；
。

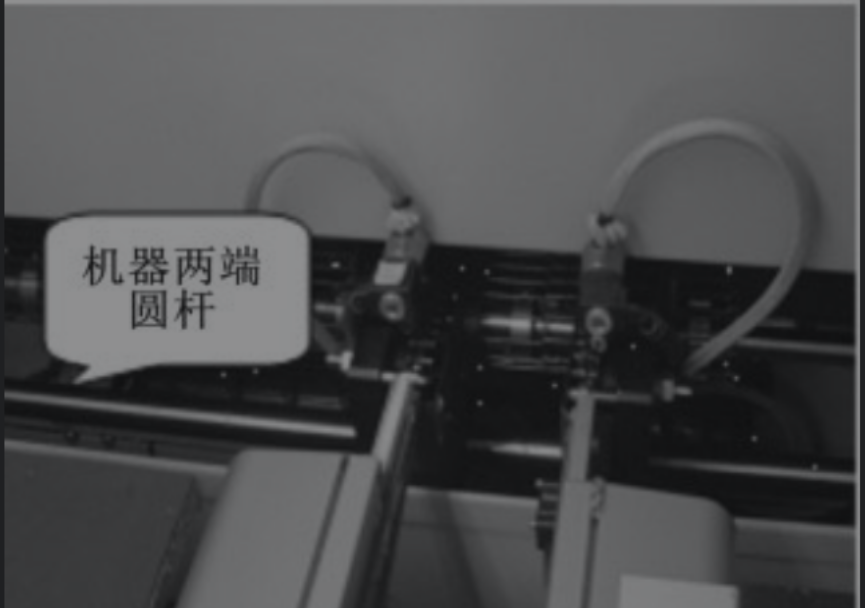

（6）传送机构两头圆杆如下图所示，用异丙醇将传送机构两头的圆杆擦净，并加入适量的机油
。

（7）用碎布蘸酒精清洁传送带和滚筒上其他污垢
。

（8）清洁网带驱动各转动轴
。

（9）扫除所有多余的润滑油和机油
。

三、加热系统、冷却及助焊剂接纳机构的维护保养

1、加热系统的维护保养要领

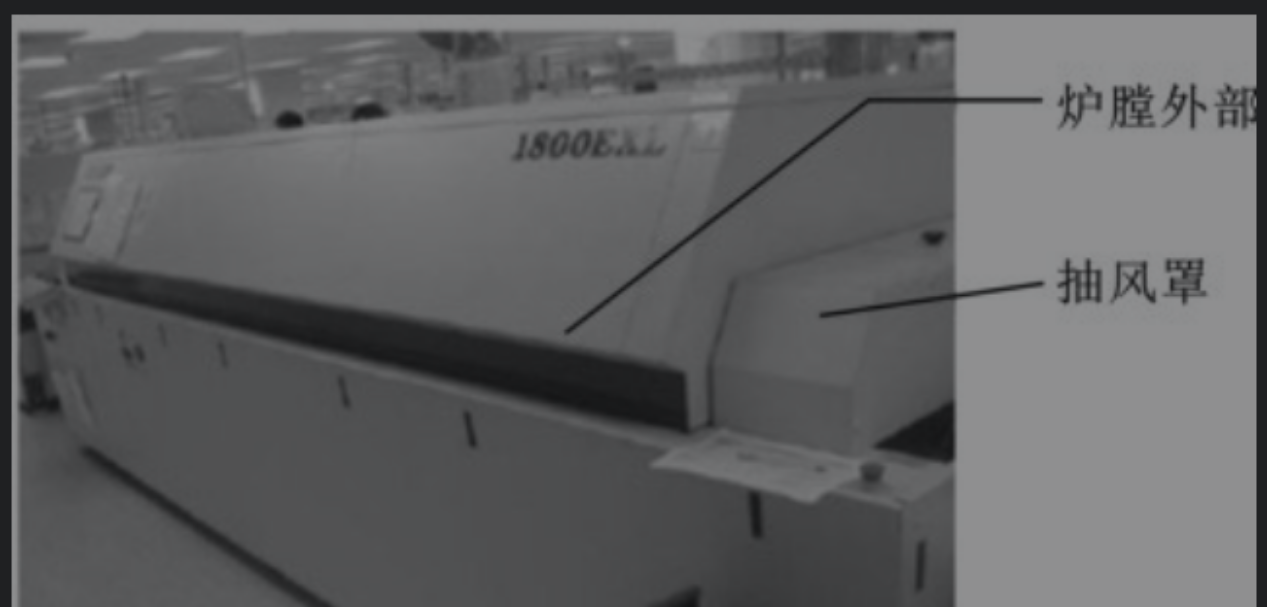

（1）炉膛外观见下图所示，清洁炉膛外部、抽风罩以及周边其他位置，须要时用酒精擦拭
。

（2）将回焊炉炉膛上盖翻开，并且期待炉内温度降低到室温左右
。

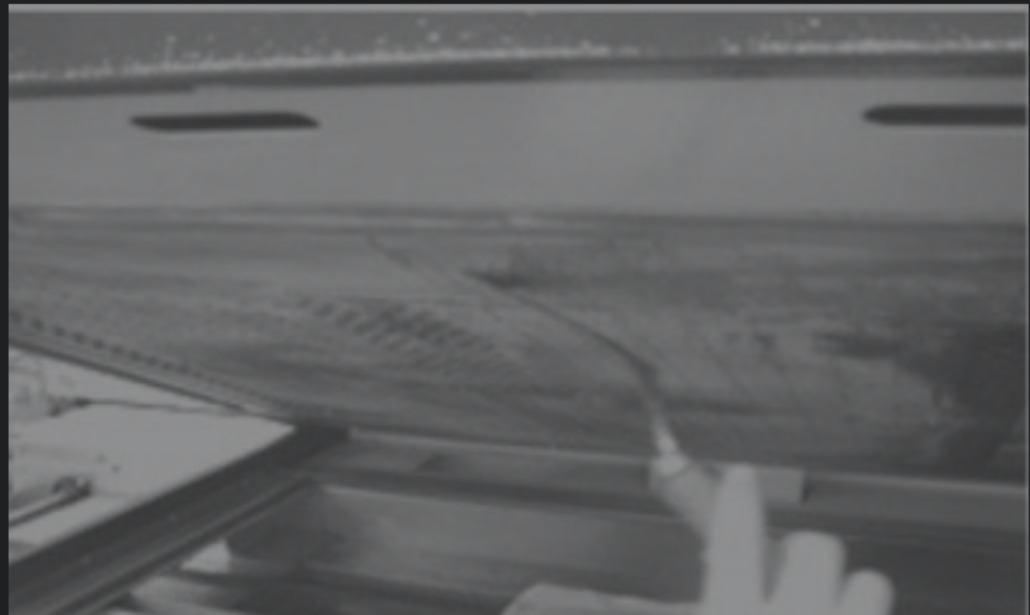

（3）检查炉膛上盖是否附有助焊剂等污垢，若是有，先喷上炉膛清洁剂稀释助焊剂，再用铲刀将污垢铲掉，最后用无尘纸或碎布蘸少量炉膛清洁剂擦拭清洁清洁，如下图所示
。

（4）炉膛内部如下图所示，用无尘纸、吸尘器等清洁工具等将炉膛内的灰尘和助焊剂擦拭和扫除清洁
。

（5）上下端鼓风机加热电机如下图所示，检查电机是否能够正常转动，有无异响，是否需要维修或替换
。用无尘纸或类似的清洁工具蘸少量炉膛清洁剂将其擦拭清洁
。

2、助焊剂接纳机构及冷却系统的维护保养要领

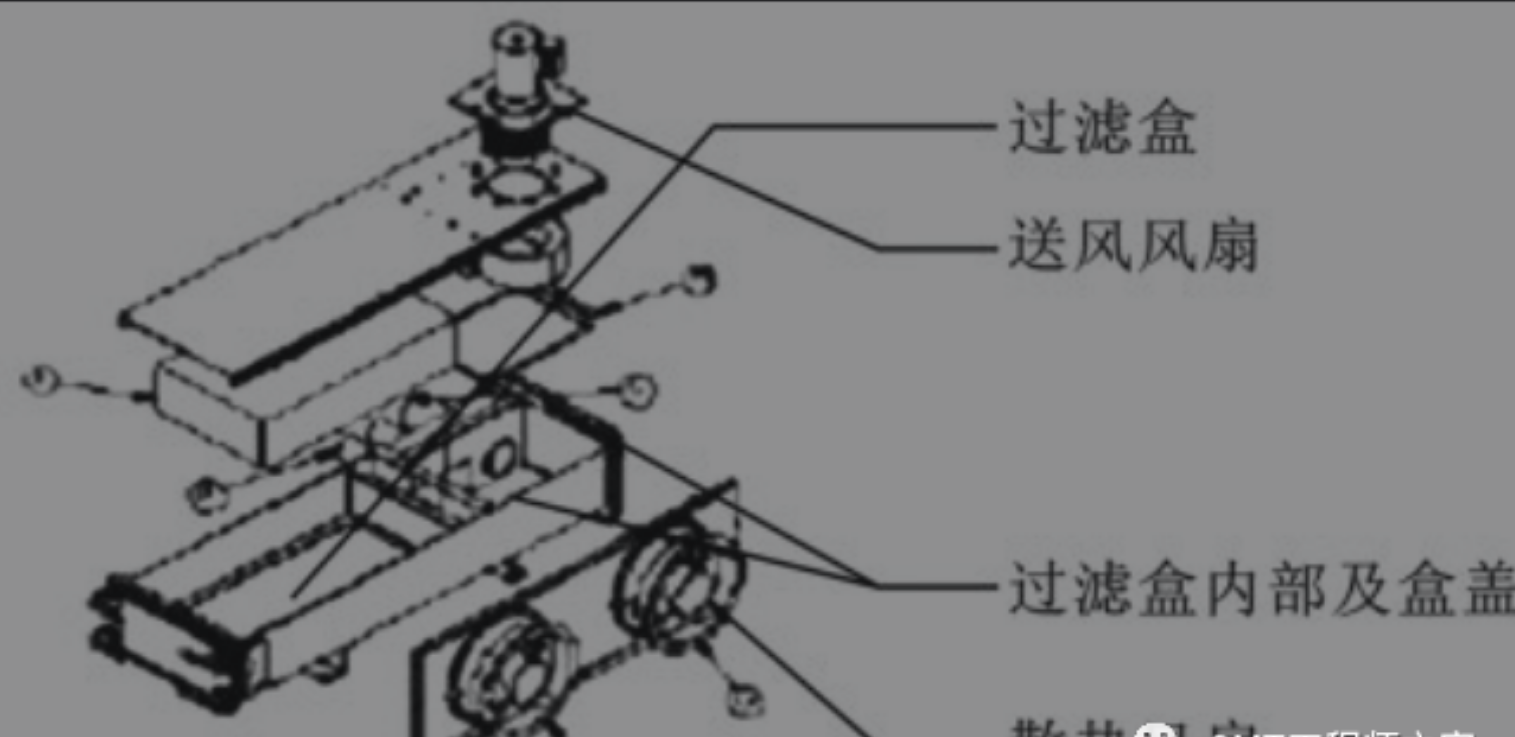

助焊剂过滤结构如下图所示
。

助焊剂过滤结构的维护要领如下
。

（1）翻开助焊剂过滤盒（F/FBOX），取出过滤器，替换新品
。

（2）清洁周围部件，为了在维护后使助焊剂在排风时完全抽出去，回复时注重气密情形和开关接触情形
。

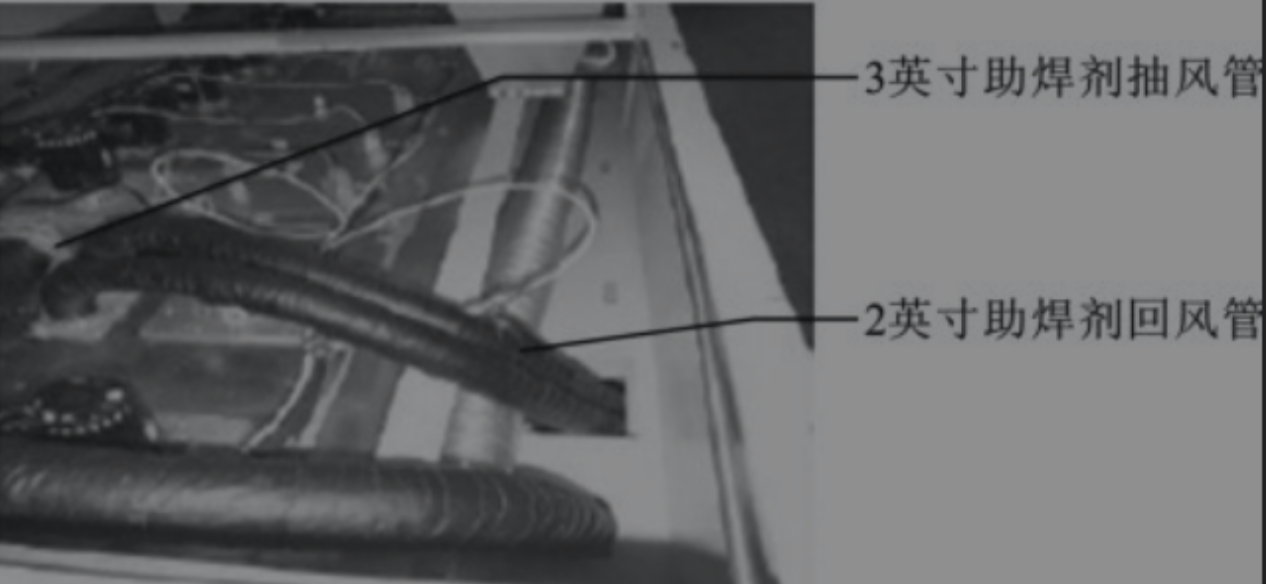

（3）助焊剂抽风管和回风管如下图所示，将洞板放下，以约5.5mm或以上平方线径的电线探入2英寸回风管孔，测试管路是否通畅
。

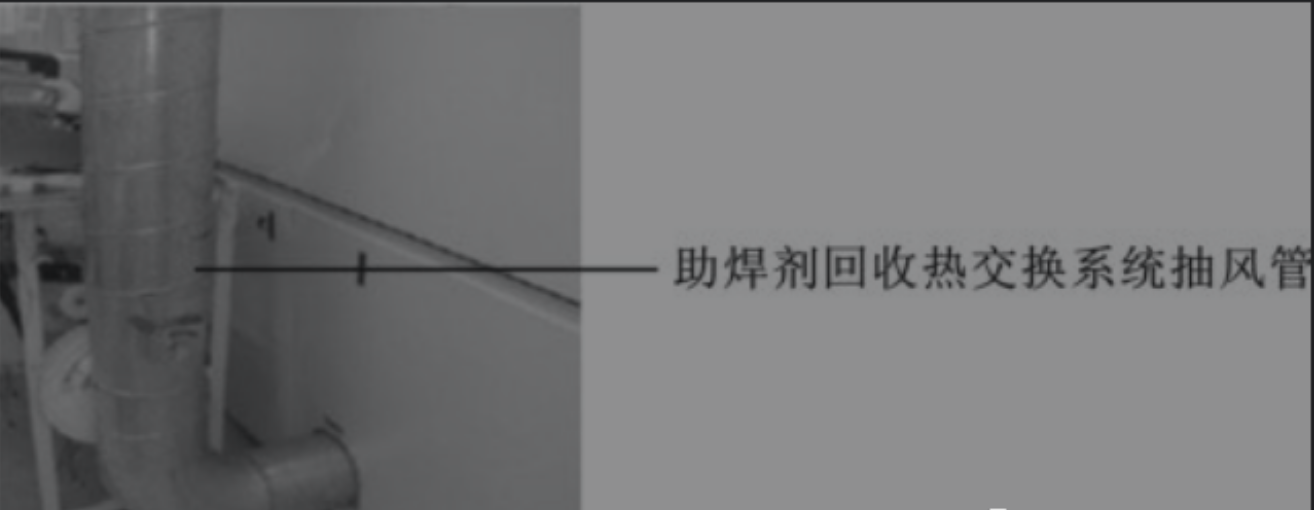

（4）检查助焊剂接纳热交流系统抽风管，如下图所示
。检查其有无破损，扫除抽风管中的污垢和异物，并翻开抽风丈量口，按风向用抽风丈量仪丈量其风量是否足够，要求风量在500～700SCFM或风速在1480～2470ft/min规模内
。

'

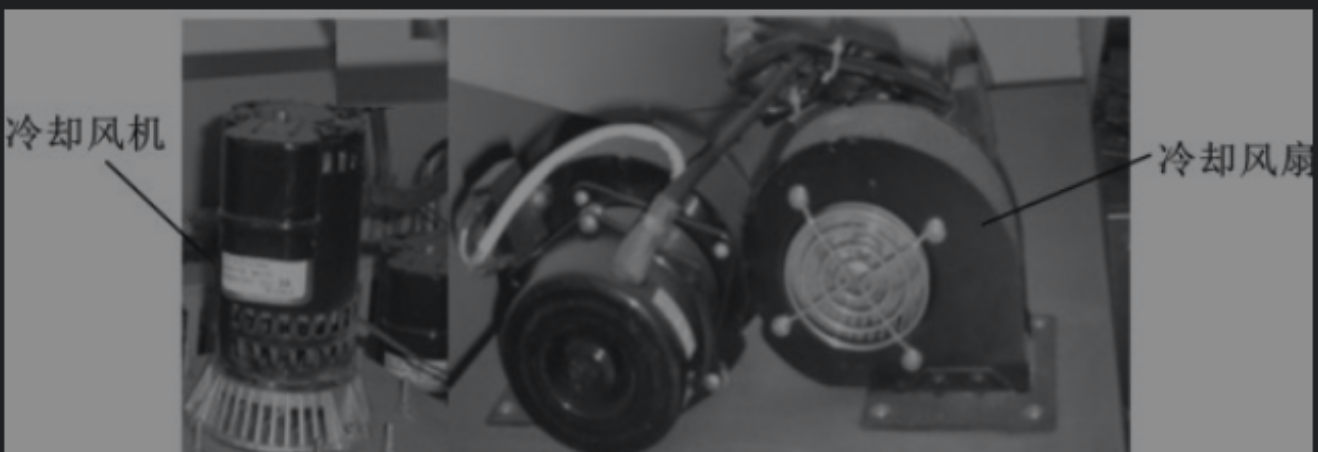

（5）检查冷却风机和冷却电扇是否能够正常运行，如下图所示，实时擦拭灰尘和污垢，并用吸尘器将细小的灰尘吸净
。

为了包管SMT制程生产产品质量和装备手艺参数的可靠性和稳固性，规范标准的厂家使用的回流焊炉每月都会举行一次大的洗濯，包括冷凝器、电扇、过滤网等可拆卸零件需要拆卸举行洗濯
。由于随着SMT回流焊、DIP线波峰焊运行周期时间的关系，炉胆上会形成树脂残留和固态物质残留粘接物，在恒久高温作用下，有可能泛起碳化征象和状态，酿成了顽固污垢，对回流焊炉举行产品加工时所设定的手艺参数和使用条件爆发了倒运的影响
。往往该类（回流焊、波峰焊）装备都需要按期举行洗濯和保养
。

一样平常来说，每个月对回流焊炉膛装备举行大保养洗濯，需要将冷凝器、电扇、过滤网等等可拆件拆下来举行拆件洗濯，波峰焊的滤网、链爪等需要按期举行拆件洗濯，扫除树脂污垢和高温碳化物
。

SMT回流焊装备为包管装备优异的运行状态，凭证古板的整理方法，使用溶剂型产品举行涂刷、喷抹、涂覆在炉胆和被清洁无外貌，用刷和抹的方法擦拭去除、消融污垢，再喷射洗濯剂举行多次整理，才华够让污垢得以去除
。

随着产品的前进，这一类整理方法近年爆发了液态水基洗濯剂来替换溶剂型洗濯剂的作业方法，大大提升了去除的效果和清洁能力
。同时也提高了作业的清静性
。往往水基洗濯剂都具有不燃，环保特征好等特点，给整理回流焊炉和保养炉子带来了很大的便当
。可是由于液态洗濯剂，在涂抹和喷涂历程中，爆发了不匀称和流淌征象，难于坚持洗濯剂跟污垢之间有足够的时间浸润和反应，因而爆发了洗濯效果还不尽人意的状态和征象
