一、芯片内部尺寸受到什么限制？

芯片的主要元件是晶体管，一块大型芯片能有上百亿个晶体管，当我们能制造越小的晶体管，芯片能容纳的元件数越多，晶体管的功耗也会越低
。

1. 衍射



影响光的镌刻水准的主要缘故原由是光的衍射效应
。光是一种电磁波，在光刻撒播历程中衍射不可阻止，曝光规模就有了最小特征标准
。光的区分率，也就是光刻胶依据光辐照来重修图形的能力有了限制
。

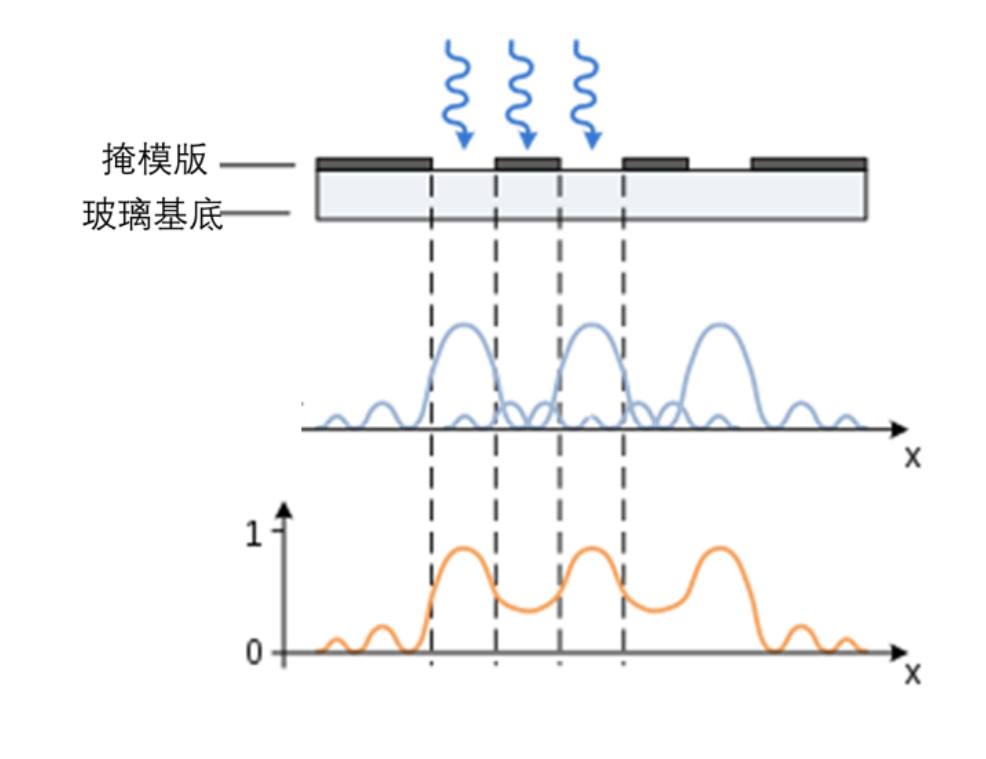

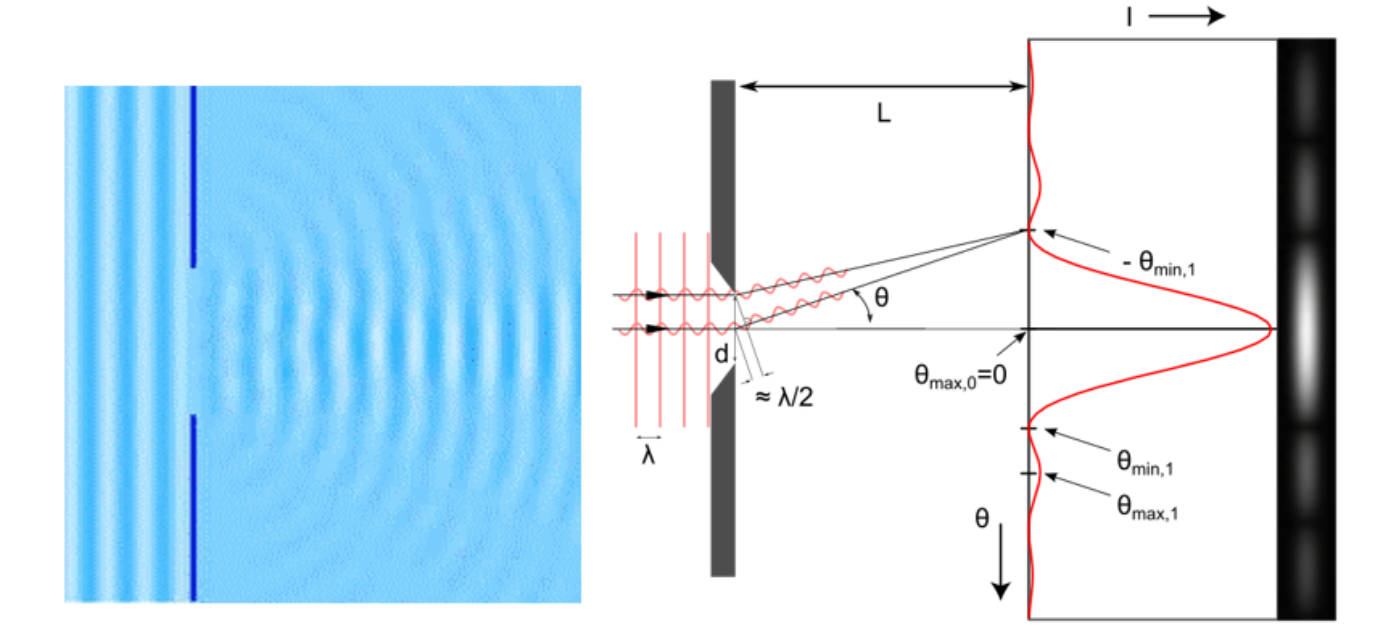

这正是由于狭缝宽度和光波长标准相其时，光的波动效果迎来了舞台，光可以使用波动效果绕开障碍物，在空间中弥散开来，形成了光发散的衍射效果，导致曝光区域规模不再精准，光的区分率有了极限
。

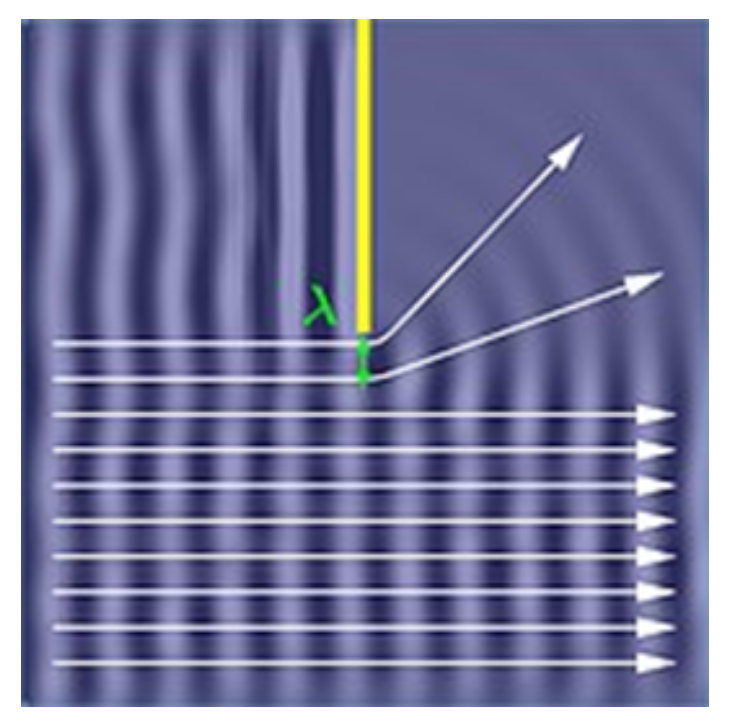

光的波动效果图（比照直线撒播和波动效果） | 图源Searchmedia - Wikimedia Commons

2.区分率

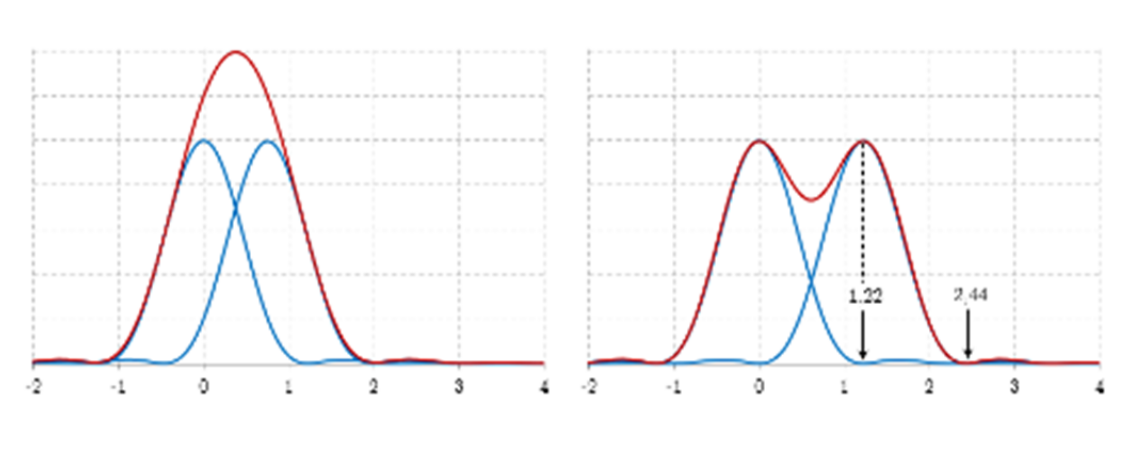

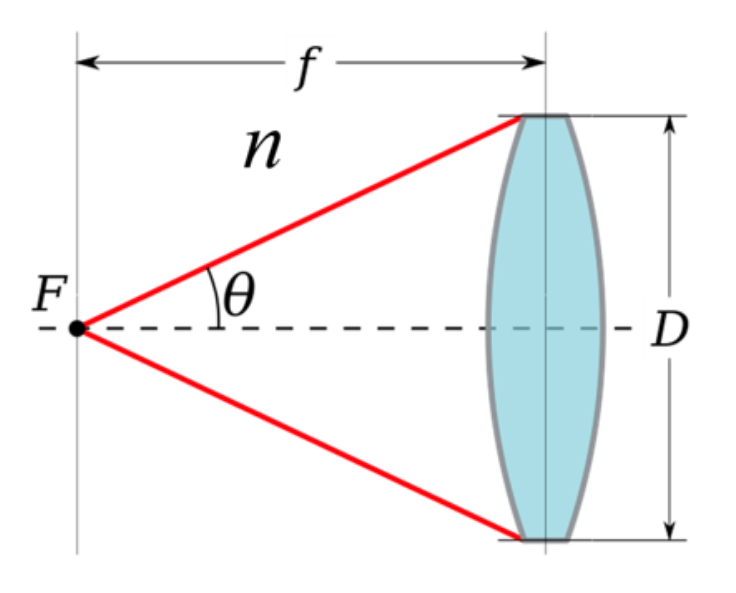

该区分率表达式形貌了两个光斑时恰恰能区分的极限位置——当一个光斑的极大位置与另一个光斑的第一个零值点重合
。其中，λ为照明光波长
。

3.光刻

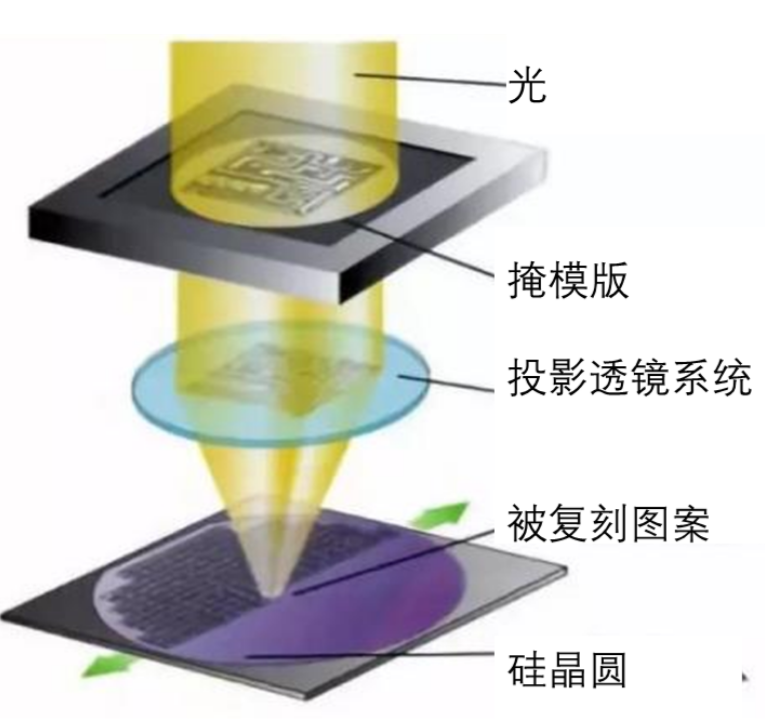

投影式光刻系统 | 图源网络

二、芯片封装洗濯的污染物与洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。
