回流焊炉是SMT生产线后道工序，认真将已经贴装好的PCB电路板和元器件的焊料融化后与主板粘结。
回流焊已成为SMT的主流工艺，我们常用的智能手机板卡上的元件大都是通过这种工艺焊接到线路板上的 , 是靠热气流对焊点的作用，胶状的焊剂在一定的高温气流下举行物理反应抵达SMD的焊接；之以是叫"回流焊"是由于气体在焊机内循环流动爆发高温抵达焊接目的；回流焊炉同样有许多品种，好比热风回流焊、氮气回流焊、气相回流焊、真空回流焊等。

回流焊是一种焊接工艺，用于在印刷电路板（PCB）上焊接组件。将焊膏和助焊剂的混淆物沉积在PCB上，然后通过回流焊炉举行加热，以形成焊点。

回流焊基来源理概述

回流焊是一种常见的外貌贴装手艺（SMT）焊接工艺，它的基来源理是使用预分派到印制板焊盘上的膏状软钎焊料，在重新熔化后实现外貌组装元器件与印制板焊盘之间机械与电气毗连的软钎焊历程。

回流焊的加热历程

回流焊的加热历程通常分为预热、保温、焊接和冷却四个温区。预热阶段是为了使焊膏活性化，并阻止浸锡时举行急剧高温加热引起部品不良所举行的加热行为。保温阶段的主要目的是使回流焊炉膛内各元件的温度趋于稳固，只管镌汰温差。焊接阶段是在这个区域里加热器的温度设置得高，使组件的温度快速上升峰值温度。冷却阶段则是为了使焊点凝固，冷却速率将对焊点的强度爆发影响。

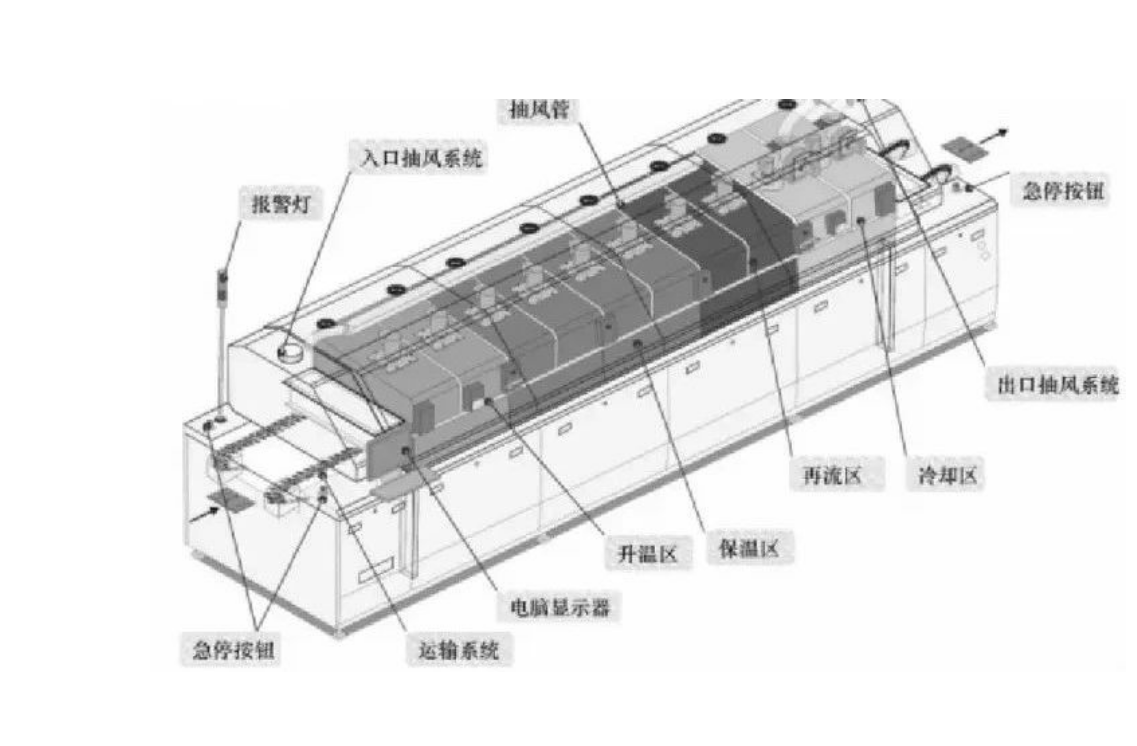

回流焊机的组成

回流焊机主要由传送系统、控制系统、加热系统和冷却系统四大部分组成。传送系统主要有网带式和链条式两类，其中网带式传送可恣意安排印制板，适用于单面板的焊接，它战胜了印制板受热可能引起凹陷的缺陷，但对双面板焊接及装备的配线使用具有局限性；链条式传送是将PCB安排于不锈钢链条加长销轴上举行传输，其链条宽度可调理，以顺应差别印制板宽度的要求，但关于宽型或超薄印制板受热后可能引起凹陷？刂葡低呈腔亓骱富闹惺，其操作方法、无邪性和所具有的功效都直接影响到装备的使用。加热系统各温区均接纳强制自力循环，自力控制，上下加热方法，使炉腔温度准确，匀称且热容量大。冷却系统主要有热交流器冷却和电扇冷却两种，PCB经由回流焊之后，必需连忙冷却，才华获得很好的焊接效果。

回流焊的事情流程

回流焊的事情流程可以分为单面贴装和双面贴装两种。单面贴装包括预涂锡膏、贴片、回流焊、检查及电测试；双面贴装则包括A面预涂锡膏、贴片、回流焊、B面预涂锡膏、贴片、回流焊、检查及电测试；亓骱傅淖罴蚱拥牧鞒淌"丝印焊膏--贴片--回流焊",其焦点是丝印的准确,对贴片是由机械的PPM来定良率,回流焊是要控制温度上升和最高温度及下降温度曲线。

回流焊的优势

回流焊手艺的优势在于温度易于控制，焊接历程中还能阻止氧化，制造本钱也更容易控制。这种装备的内部有一个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。要设置合理的再流焊温度曲线并按期做温度曲线的实时测试。

回流焊差别类型

回流焊手艺作为一种普遍应用于电路板组装焊接的要领，凭证差别的手艺和事情原理，可以分为多种类型。以下是凭证搜索效果整理的几种常见的回流焊类型及其特点：

整体回流焊与局部回流焊

整体回流焊

整体回流焊是一种将组件整体放入回流炉中加热焊接的要领，其生产效率较高，适用于大规模生产。这种类型的回流焊通常接纳红外对流类型的热源，以提高加热效率与匀称性。

局部回流焊

局部回流焊则针对PCB上的某个元器件或元器件的每个焊端、引脚举行逐个焊接，能够知足对热敏感性强的元器件的焊接需求。

红外线对流类回流焊

红外线对流类回流焊属于辐射对流类回流焊工艺，其中红外热风回流焊应用较为普遍，而热风循环回流焊也是一种常用的形式。

气相回流焊

气相回流焊接（Vapor Phase Soldering, VPS）是通过加热碳氟化物（如FC-70氟氯烷系溶剂）爆发饱和蒸气，当蒸气遇到温度较低的待焊PCB组件时放出汽化潜热，使焊锡膏融化后焊接元器件与焊盘。这种焊接方法可以使组件匀称加热到焊接温度，但由于溶剂本钱高且对情形有害，现已被限制使用。

电热板回流焊

电热板回流焊是使用电热板的热传导加热，虽然热效率较低，但加热较为匀称。

激光回流焊

激光法和红外光束法都属于局部回流焊的一种，它们使用激光或红外灯的高温光点加热，逐点举行焊接。这种焊接方法具有热能集中、控制准确的优势。

热丝回流焊

热丝回流焊是通过加热金属直接举行焊接，常用于电缆上。由于其手艺难度较高，焊接速率较慢，事情效率也因此受到影响。

感应回流焊

感应回流焊是使用电感涡流的原理举行焊接，通过电磁感应爆发的热量举行加热。这种焊接方法不需要接触机械，大大提高了加热速率，但温度控制较为难题。

以上就是凭证搜索效果整理的种种回流焊类型及其特点。需要注重的是，差别的回流焊类型适用于差别的应用场景和元器件类型，选择合适的回流焊类型关于包管焊接质量和提高生产效率至关主要。

 回流焊后电路板洗濯工艺的选择

 选择合适的洗濯工艺是很是主要的。差别的产品可能需要差别的洗濯工艺。例如，批量式洗濯工艺适合产量不太稳固的产品，由于它可以凭证生产线流量举行无邪操作，降低装备的消耗和洗濯剂的消耗，降低本钱而抵达工艺手艺要求。而在线一连通过式洗濯工艺则适合产量稳固，批量大的产品，由于它能够一连一直地举行洗濯流量的安排，实现高速高效率的产品生产，包管洗濯质量。

 总的来说，电路板水基洗濯工艺是一种有用的洗濯要领，它能够有用地去除电路板上的种种污渍，同时又具有环保、清静等优点。然而，在现实应用中，还需要凭证详细的产品和生产条件来选择合适的洗濯工艺和装备。

回流焊后电路板洗濯的主要目的和作用包括以下几点：

(1)PCBA电路板组件洗濯避免由于污染物对元器件、印制导线的侵蚀所造成的短路等故障的泛起，预防电气短路和电阻转变等问题的爆发，包管电路板组件的纯净度，提高组件的性能和可靠性。

(2)洗濯电路板可以阻止由于PCB上附着离子污染物等物质所引起的泄电等电气缺陷的爆发。

(3)电路板洗濯还能改善电路板的导热性能，通已往除热导介质和粘合剂等杂质，提高散热效果，；さ缱釉骷。

(4)电路板洗濯可以包管组件的电气测试可以顺遂举行，大宗的剩余物会使得测试探针不可和焊点之间形成优异的接触，从而使测试效果禁绝确。

(5)电路板洗濯历程中使用的环保水基洗濯剂和洗濯工艺能够镌汰对情形的污染，切合环保要求。

综上所述，电路板洗濯在电子制造历程中具有主要的须要性和利益。电子电路板洗濯不但是确保产品质量和可靠性的须要办法，还能够提高电气性能、增强可靠性、改善导热性能，并；で樾。
