晶圆封装新路径之 3.5D 或 5.5D 与先进封装洗濯先容

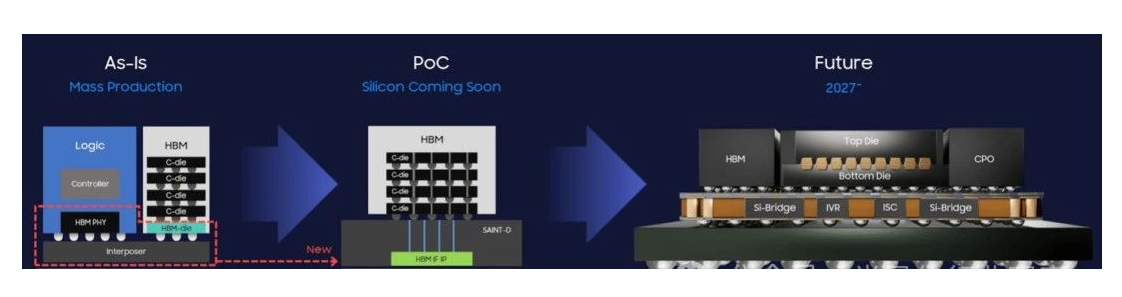

该蹊径图以逻辑叠加手艺为特色,将逻辑叠加手艺装置在基板上,将 2nm(SF2)芯片与 4nm(SF4X)芯片组合在一起,两者都装置在另一块基板上。这基本上是 2.5D 封装上的 3D-IC,也就是前面提到的 3.5D 或 5.5D 看法。Song 体现,该代工厂将从 2027 年最先在 SF2P 上堆叠 SF1.4。这种要领特殊吸引人的地方在于散热的可能性。通过将逻辑与其他功效脱离,热量可以通过基板或五个袒露面中的任何一个从堆叠的芯片中倾轧。


与此同时,将使用其 Foveros Direct 3D 将逻辑堆叠在逻辑上,无论是面扑面照旧面扑面。

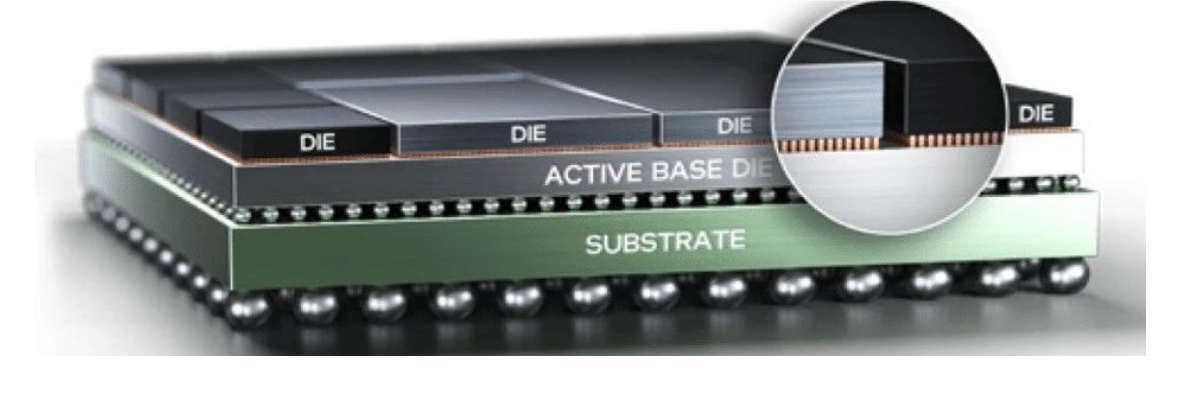

图 6:英特尔的 Foveros Direct 3D



“真正的 3D-IC 配备了 Foveros,然后还配备了缓和键合,“你不可走古板的设计蹊径,把所有工具放在一起,然后举行验证,然后发明,‘哎呀,我遇到了问题。’你不可再这样做了,由于你会影响你的上市时间。以是你真的想提供一个沙盒来让它变得可展望。但纵然在我进入这个详细的设计情形之前,我也想运行我的机械/电气/热剖析。我想看看毗连性,这样我就不会有开路和短路。3D-IC 的肩负更多地在于代码设计,而不是执行。”


Foveros 允许将自动逻辑芯片堆叠在另一个自动或被动芯片上,并使用基础芯片以 36 微米间距毗连封装中的所有芯片。通过使用先进的分类手艺,英特尔声称它可以包管 99% 的已知优异芯片和 97% 的组装后测试良率。


用于其 AI 芯片的先进封装。CoWoS 实质上是一种 2.5D 要领,使用中介层通过硅通孔毗连 SoC 和 HBM 内存。该公司对 SoIC 的妄想越发雄心壮志,将逻辑上的内存与传感器等其他元素一起封装在生产线前端的 3D-IC 中。这可以显著镌汰多层、尺寸和功效的组装时间。



其他立异工艺和封装手艺的到位为更普遍的竞争选择翻开了大门。与已往由大型芯片制造商、装备供应商和 EDA 公司界说芯片蹊径图差别,小芯片天下为最终客户提供了做出这些决议的工具。这在很洪流平上是由于可以放入封装中的功效数目与可以放入 SoC 光罩限制内的功效数目差别?梢云局ば枰交虮手崩┱狗庾,在某些情形下,它们可以通过笔直结构妄想来提高性能。



但鉴于云端和边沿领域的重大机缘(尤其是随着人工智能的普及),三大代工厂及其生态系统正在竞相开发新功效和新特征。在某些情形下,这需要使用他们已有的资源。在其他情形下,这需要全新的手艺。


妄想在新形式中提供定制 HBM 作为一种选择。内存是决议性能的要害要素之一,在内存和处置惩罚器之间更快地读写和往返移动数据的能力会对性能和功耗爆发重大影响。若是内存的巨细适合特定的事情负载或数据类型,并且若是某些处置惩罚可以在内存?槟诓客瓿,那么需要移动的数据就会镌汰,那么这些数字可能会显著提高。


图 7:蹊径图和立异



与此同时,一直在研究一种更好的要领来为麋集排列的晶体管供电,随着晶体管密度和金属层数目的增添,这个问题一直保存。已往,电源是从芯片顶部向下运送的,但在最先进的节点上泛起了两个问题。一是现实上为每个晶体管提供足够的功率的挑战。二是噪声,它可能来自电源、基板或电磁滋扰。若是没有适当的屏障——由于电介质和电线越来越薄,在每个新节点上屏障变得越来越难题——噪声会影响信号完整性。


通过芯片背面供电可以最大限度地镌汰此类问题,并镌汰线路拥堵。但这也带来了其他挑战,例如怎样在不损坏结构的情形下在较薄的基板上钻孔。


宣布了玻璃基板的妄想,这种基板可以提供比 CMOS 更好的平面度和更低的缺陷率。这在先进节点尤其主要,由于纵然是纳米级的凹坑也会引起问题。与背面供电一样,处置惩罚问题也触目皆是。利益是玻璃的热膨胀系数与硅相同,因此它与硅元件(如芯片)的膨胀和缩短兼容。经由多年的萧条,玻璃突然变得很是有吸引力。事实上,台积电和三星都在研究玻璃基板,整个行业都最先用玻璃举行设计,在不破碎的情形下处置惩罚它,并对其举行检查。


与此同时,高度重视建设生态系统和扩大其工艺产品。这个生态系统至关主要。芯片行业很是重大和多样化,没有一家公司可以包办所有事情。未来的问题是这些生态系统究竟有多完整,特殊是若是流程数目继续增添的话。例如,EDA 供应商是必不可少的推动者,任何流程或封装要领要想乐成,设计团队都需要自动化。可是流程和封装选项越多,EDA 供应商就越难以支持每一个渐进式更改或刷新,并且通告和交付之间的滞后时间可能会更长。

先进封装芯片洗濯

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
